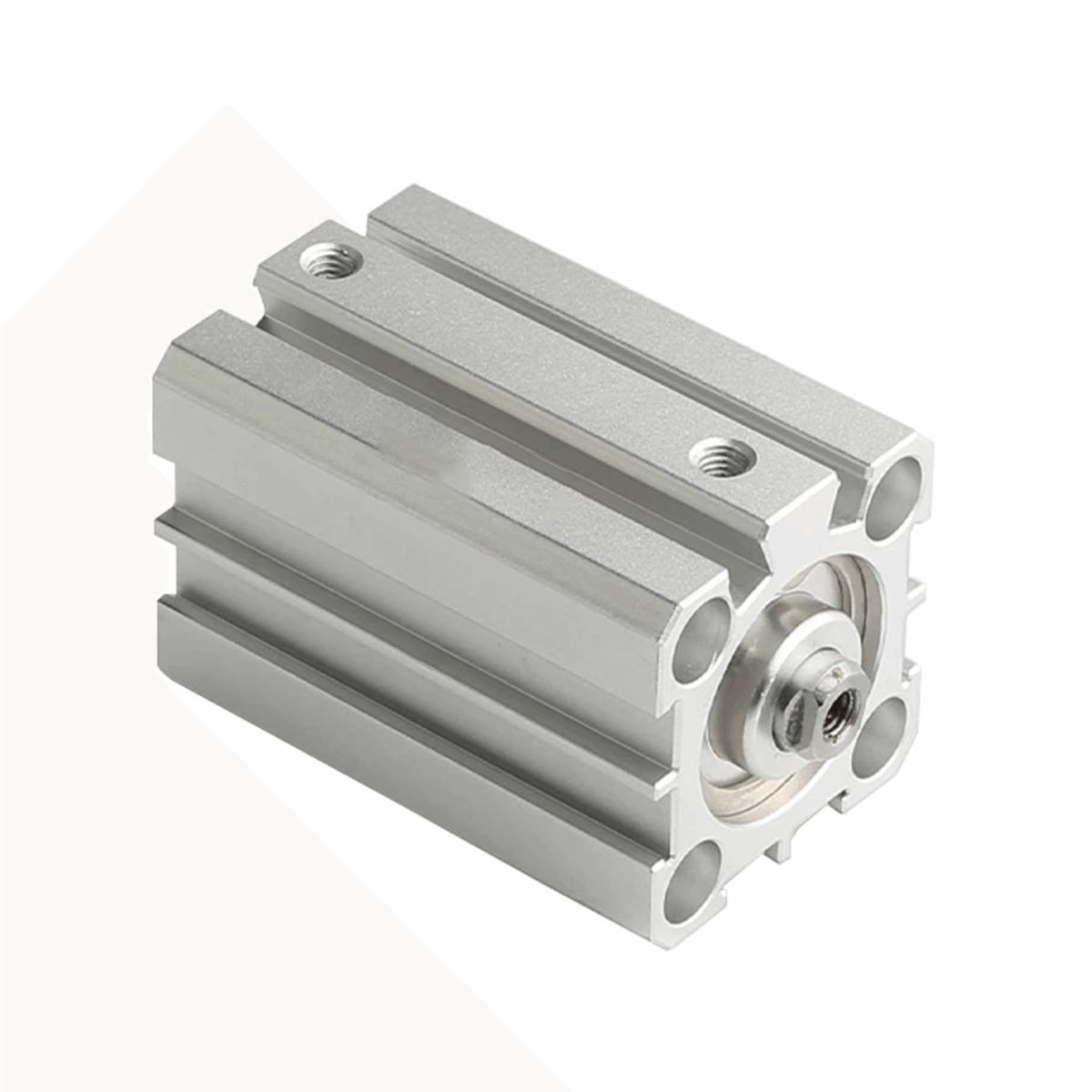

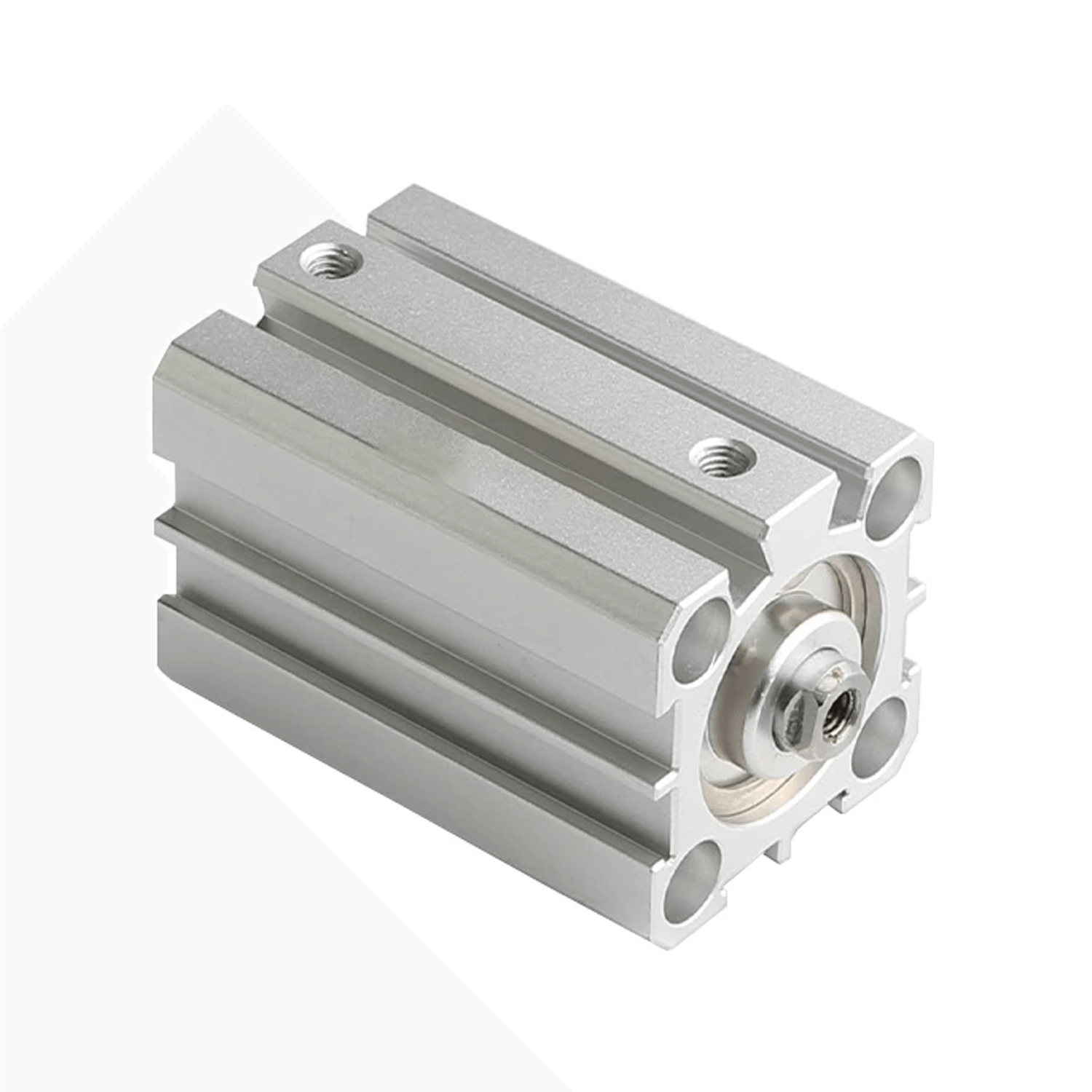

SDA-S Manyetik Short Silindir 50x75mm
Orijinal fiyat: ₺2.729,90.₺1.889,90Şu andaki fiyat: ₺1.889,90.
1000 adet stokta
SDA-S manyetik short silindir serisi, kompakt gövde yapısı ve manyetik piston tasarımıyla dar alanlarda sensörle konum algılamaya uygun pnömatik çözümdür.
1000 adet stokta
Ürün Açıklaması
SDA-S Manyetik Short Silindir 50x75mm
SDA-S serisi manyetik short silindir, pnömatik otomasyon sistemlerinde sınırlı montaj alanlarında doğrusal hareket ihtiyacını karşılamak üzere tasarlanmış kompakt bir silindir ailesidir. Kısa gövde yapısı sayesinde standart silindirlere kıyasla daha az yer kaplar ve makine içi dar alanlarda pratik bir çözüm sunar. Bu yapı, özellikle makine tasarımında alan optimizasyonunun kritik olduğu uygulamalarda önemli bir avantaj sağlar.
Seride kullanılan manyetik piston yapısı, temassız sensörlerle konum algılamaya imkân tanır. Bu sayede SDA-S manyetik short silindir, otomasyon sistemlerinde pozisyon doğrulama gerektiren uygulamalara kolayca entegre edilebilir. Reed switch ve benzeri algılayıcılarla birlikte kullanıldığında piston hareketi izlenebilir hale gelir; bu da proses güvenliğini artırır ve hatalı çevrim riskini azaltır.
Çalışma Prensibi
SDA-S serisi manyetik short silindir, çift etkili pnömatik çalışma prensibine göre çalışır. Basınçlı hava, pistonun hem ileri hem de geri hareketinde kullanılır. Bu yapı, hareketin iki yönde de kontrollü olmasını sağlar ve hız ayarının daha hassas yapılmasına imkân tanır. Çift etkili çalışma, özellikle tekrarlanabilir çevrimlerin önemli olduğu otomasyon uygulamalarında sistem kararlılığını destekler.
Kompakt short gövde yapısı, hareket mesafesi sınırlı olsa bile itme ve çekme kuvvetinin etkin şekilde kullanılmasını sağlar. Doğru hava şartlandırması ve uygun valf seçimi ile birlikte kullanıldığında, manyetik short silindir serisi stabil ve öngörülebilir bir performans sunar. Bu durum, hem ekipman ömrü hem de proses sürekliliği açısından avantaj yaratır.
Kullanım Alanları
SDA-S serisi manyetik short silindir, kısa stroklu ve kompakt çözümlerin tercih edildiği birçok endüstriyel uygulamada kullanılır. Paketleme makineleri, ürün ayırma ve yönlendirme istasyonları, stoplama mekanizmaları, hafif yük itme-çekme uygulamaları ve montaj hatları bu serinin yaygın kullanım alanları arasındadır.
Alan kısıtının bulunduğu otomasyon sistemlerinde, short gövde yapısı sayesinde makine tasarımı daha esnek hale gelir. Aynı zamanda manyetik piston yapısı, sensörle konum algılama gerektiren uygulamalarda kontrol tarafını güçlendirir. Bu kombinasyon, SDA-S manyetik short silindir serisini hem mekanik hem de otomasyon açısından dengeli bir çözüm haline getirir.
Seçim Kriterleri ve Teknik Değerlendirme
Bir manyetik short silindir seçimi yapılırken beklenen kuvvet, çalışma basıncı, çevrim sayısı, hız ihtiyacı ve montaj geometrisi birlikte değerlendirilmelidir. Short gövde yapısı, alan avantajı sağlarken; sistemde oluşabilecek sürtünme, hat kayıpları ve mekanik dirençler pratik performansı etkileyebilir. Bu nedenle teorik kuvvet değerleri referans olarak ele alınmalı ve uygulamaya uygun güven payı bırakılmalıdır.
Sensörlü kullanım planlanıyorsa, manyetik piston ile uyumlu sensörlerin tercih edilmesi ve doğru konumlandırılması önemlidir. Yanlış sensör seçimi veya hatalı montaj, yanlış tetikleme riskini artırabilir. Ayrıca filtrelenmiş ve uygun şekilde yağlanmış hava kullanımı, manyetik short silindir performansını stabil tutar ve sızdırmazlık elemanlarının ömrünü uzatır.
Silindirlerin Teorik İtme – Çekme Kuvvetleri
Aşağıdaki tablo, SDA-S serisi manyetik short silindir ürünleri için teorik itme ve çekme kuvvetlerini basınca göre referans olarak göstermektedir. Değerler teoriktir; uygulamada sistem koşulları dikkate alınmalıdır.
| Boru Ø | Mil Ø | Etki Yönü | Piston Alanı | 1 bar | 2 bar | 3 bar | 4 bar | 5 bar | 6 bar | 7 bar | 8 bar |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 6 | İtme | 1.13 | 1.13 | 2.26 | 3.39 | 4.52 | 5.64 | 6.78 | 7.91 | 9.04 |
| Çekme | 0.85 | 0.85 | 1.70 | 2.54 | 3.39 | 4.24 | 5.08 | 5.93 | 6.78 | ||
| 16 | 6 | İtme | 2.01 | 2.01 | 4.02 | 6.03 | 8.04 | 10.05 | 12.06 | 14.07 | 16.08 |
| Çekme | 1.73 | 1.73 | 3.45 | 5.18 | 6.91 | 8.63 | 10.36 | 12.09 | 13.82 | ||
| 20 | 8 | İtme | 3.14 | 3.14 | 6.25 | 9.0 | 12.0 | 15.0 | 18.0 | 21.0 | 24.0 |
| Çekme | 2.64 | 2.64 | 5.30 | 7.0 | 10.0 | 13.0 | 15.0 | 18.0 | 20.0 |
Çalışma Koşulları
- Çalışma akışkanı: Filtrelenmiş ve yağlanmış hava
- Çalışma sıcaklığı: NBR -20°C / +80°C
- Maksimum çalışma basıncı: 10 bar
Sıkça Sorulan Sorular
Manyetik short silindir ne işe yarar?
Manyetik short silindir, kısa stroklu uygulamalarda kompakt gövdeyle doğrusal itme-çekme hareketi sağlar.
SDA-S serisi hangi uygulamalar için uygundur?
Alan kısıtının bulunduğu paketleme, montaj ve otomasyon hatlarında tercih edilir.
Manyetik short silindir sensörle kullanılabilir mi?
Evet. Manyetik piston yapısı, temassız sensörlerle konum algılamaya uygundur.
Short silindir ile standart silindir arasındaki fark nedir?
Short silindirler, daha kısa gövde yapısı sayesinde dar alanlarda kullanım avantajı sağlar.
Teorik kuvvet değerleri sahada birebir geçerli midir?
Hayır. Değerler referans amaçlıdır; sürtünme ve sistem koşulları pratik sonucu etkileyebilir.
