Pnömatik Dirsek

Pnömatik dirsek, hava hattında hortum veya boru bağlantısının yönünü 90° çevirmek için kullanılan bağlantı rakorudur. Silindir, valf ve şartlandırıcı girişlerinde hortumun kıvrılmadan, keskin bir dönüşle bağlanmasını sağlar; böylece hem montaj alanı küçülür hem hortumun ezilip debiyi kısması önlenir.

Katalogda 94 ürün ve beş farklı dirsek tipi bulunur. Aralarındaki fark bağlantı biçiminden gelir: bir ucun hortuma mı yoksa dişe mi bağlandığı, gövdenin metal mi plastik mi olduğu ve bağlantının döner olup olmadığı.

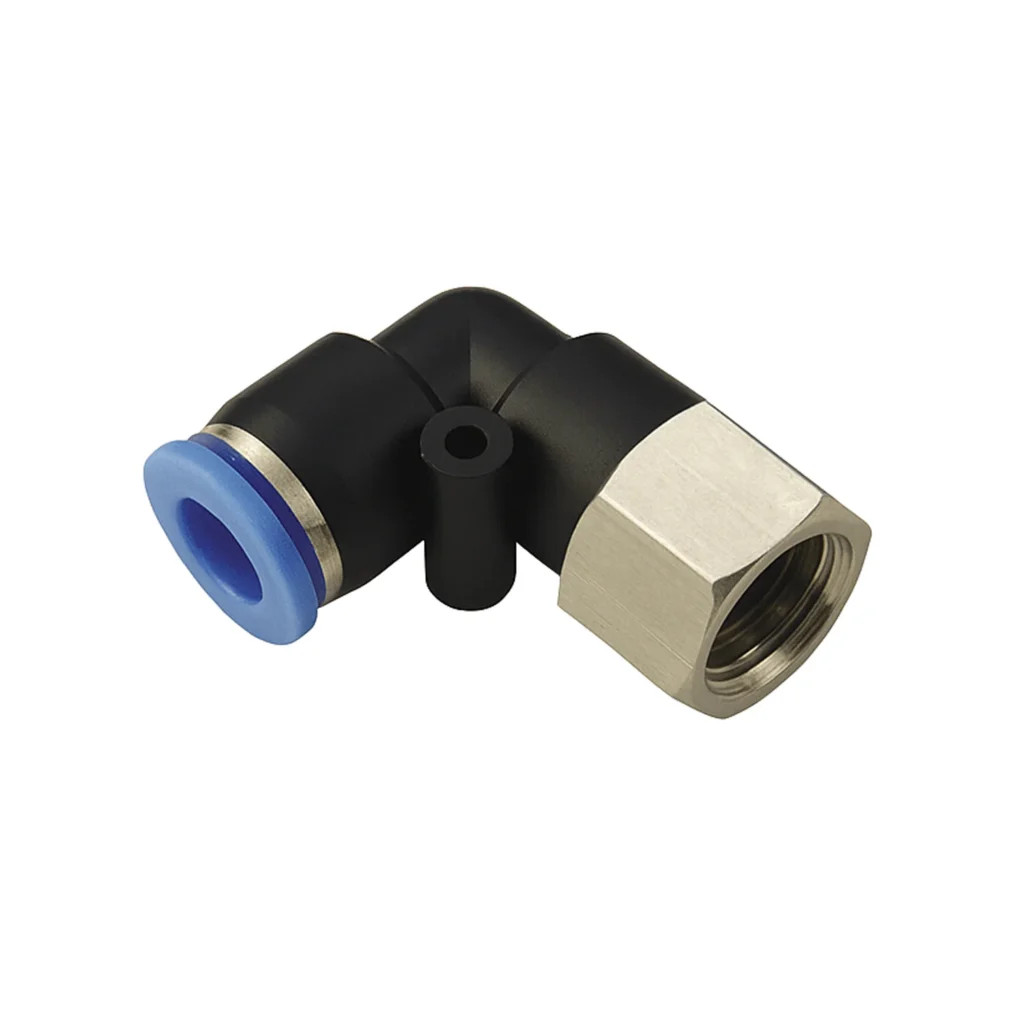

Dirsek tipleri

Seçerken nelere dikkat etmeli?

• İki ölçü birden vardır. Dirseğin bir ucu hortum çapına (4 – 16 mm), diğer ucu diş ölçüsüne (1/8″ – 1/2″) göre seçilir. Ürün kodundaki iki sayı bu ikisini gösterir: örneğin IPLTG12-03, 12 mm hortum ve 3/8″ diş demektir.
• Diş standardı uyumlu olmalı. Ekipmanınız metrik dişliyse metrik döner dirsek seçin; inç dişli bir rakoru zorlayarak takmak dişi sıyırır ve kalıcı kaçak yapar.

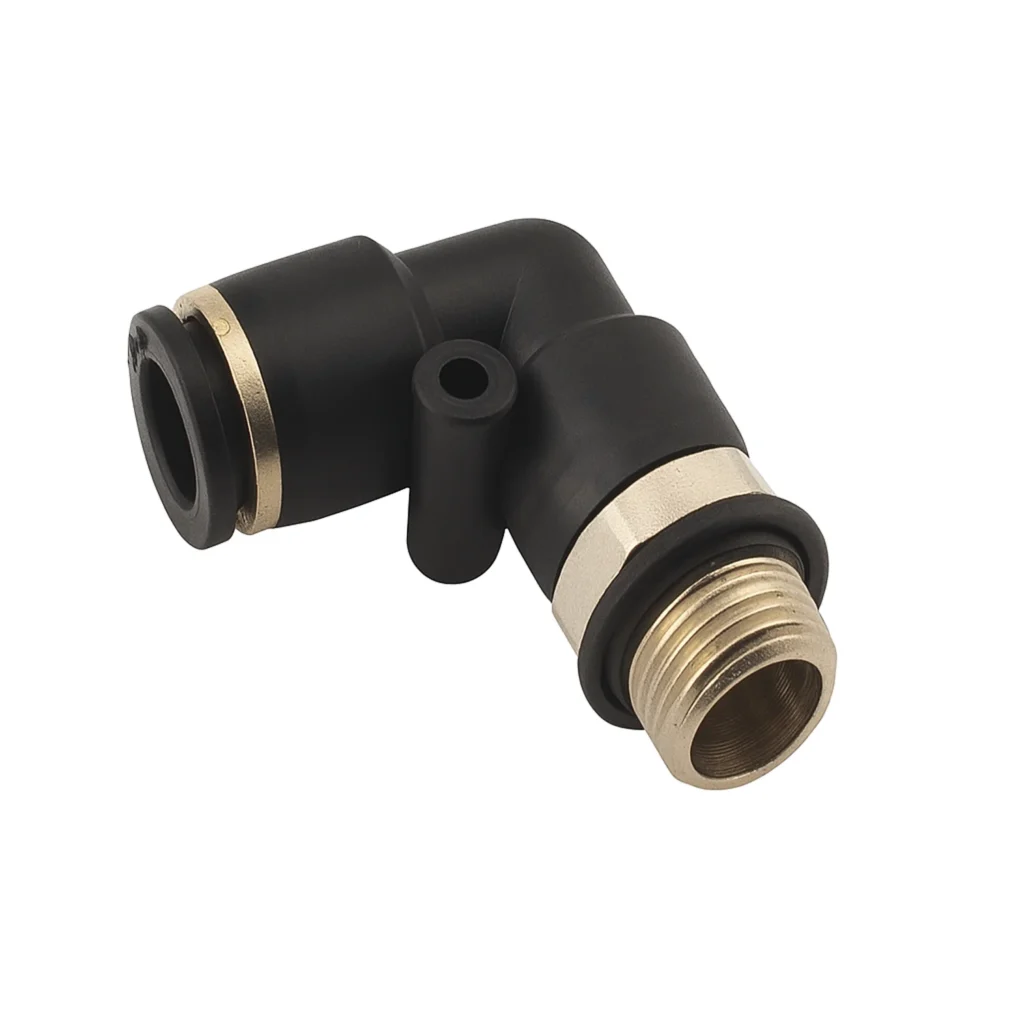

• Döner özelliği montajı kolaylaştırır. Somunlu döner tiplerde hortumun geliş yönünü sıkma işleminden sonra da ayarlayabilirsiniz; sabit dirsekte bu şansınız yoktur.
• Hortumu kıvırarak dönüş yapmayın. Kıvrılan hortum kesitini daraltır, debiyi düşürür ve zamanla o noktadan çatlar. Yön değişimi her zaman dirsekle yapılmalıdır.

Pnömatik Dirsek Seçerken Nelere Bakmalı?

Pnömatik dirsek, hava hattının yönünü 90° çevirirken hortumun kırılmasını önler. Doğru seçim üç ölçüye bağlı:

• Hortum çapı. Ürün adındaki mm değeri hortumun dış çapını verir; katalogda 4, 6, 8, 10, 12, 14 ve 16 mm ölçüleri bulunuyor. Hortumun iç çapı değil dış çapı esastır.
• Diş ölçüsü ve tipi. Bağlanacak ekipmanın dişi metrik (M5, M6) ya da BSP (1/8″, 1/4″, 3/8″) olabilir. Konik dişte sızdırmazlık dişten, silindirik dişte o-ringden sağlanır.
• Döner ya da sabit gövde. Döner dirsekte hortum bağlantısı kendi ekseninde döner; titreşimli makinelerde hortum yorulmasını azaltır. Sabit tipte açı montajda kilitlenir ve maliyeti düşüktür.
