Pnömatik Dirsek

Pnömatik dirsek, hava hattında hortum veya boru bağlantısının yönünü 90° çevirmek için kullanılan bağlantı rakorudur. Silindir, valf ve şartlandırıcı girişlerinde hortumun kıvrılmadan, keskin bir dönüşle bağlanmasını sağlar; böylece hem montaj alanı küçülür hem hortumun ezilip debiyi kısması önlenir.

Katalogda 94 ürün ve beş farklı dirsek tipi bulunur. Aralarındaki fark bağlantı biçiminden gelir: bir ucun hortuma mı yoksa dişe mi bağlandığı, gövdenin metal mi plastik mi olduğu ve bağlantının döner olup olmadığı.

Dirsek tipleri

Seçerken nelere dikkat etmeli?

• İki ölçü birden vardır. Dirseğin bir ucu hortum çapına (4 – 16 mm), diğer ucu diş ölçüsüne (1/8″ – 1/2″) göre seçilir. Ürün kodundaki iki sayı bu ikisini gösterir: örneğin IPLTG12-03, 12 mm hortum ve 3/8″ diş demektir.
• Diş standardı uyumlu olmalı. Ekipmanınız metrik dişliyse metrik döner dirsek seçin; inç dişli bir rakoru zorlayarak takmak dişi sıyırır ve kalıcı kaçak yapar.

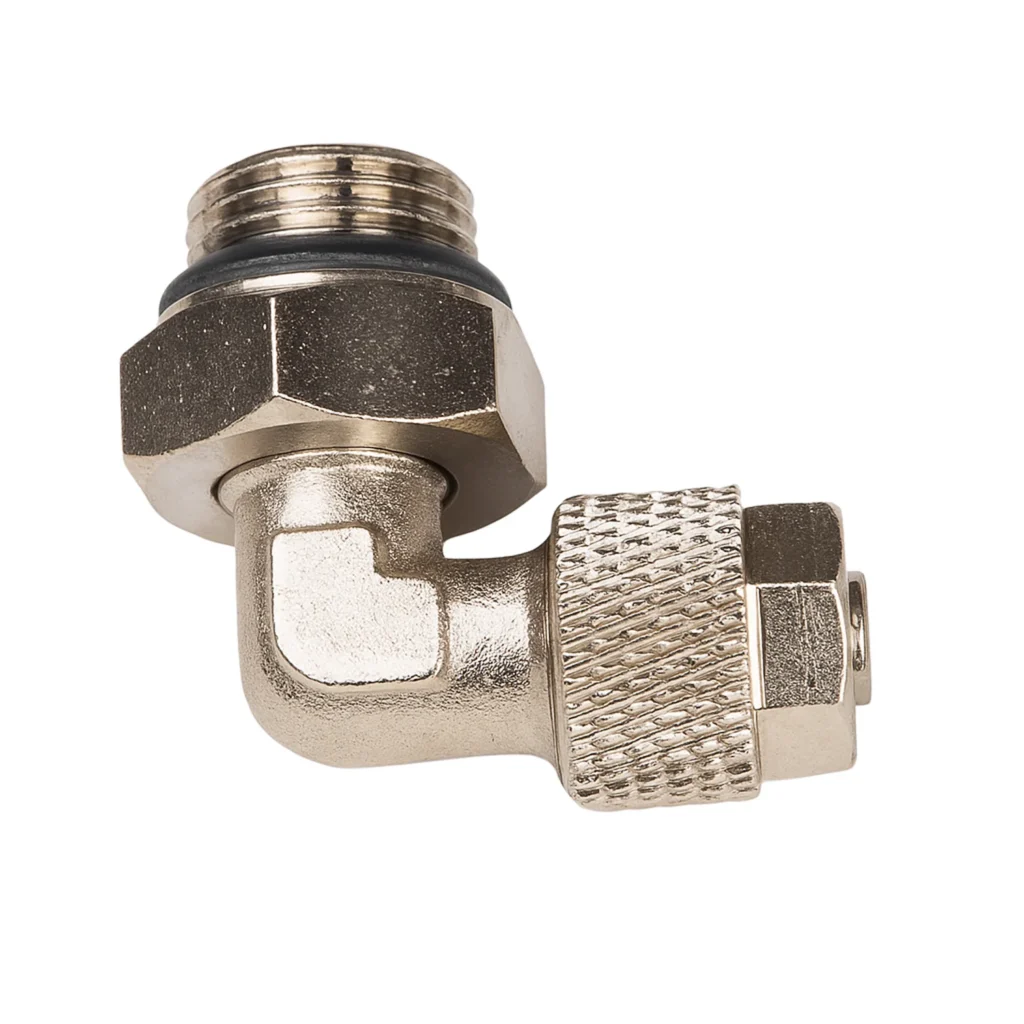

• Döner özelliği montajı kolaylaştırır. Somunlu döner tiplerde hortumun geliş yönünü sıkma işleminden sonra da ayarlayabilirsiniz; sabit dirsekte bu şansınız yoktur.
• Hortumu kıvırarak dönüş yapmayın. Kıvrılan hortum kesitini daraltır, debiyi düşürür ve zamanla o noktadan çatlar. Yön değişimi her zaman dirsekle yapılmalıdır.
