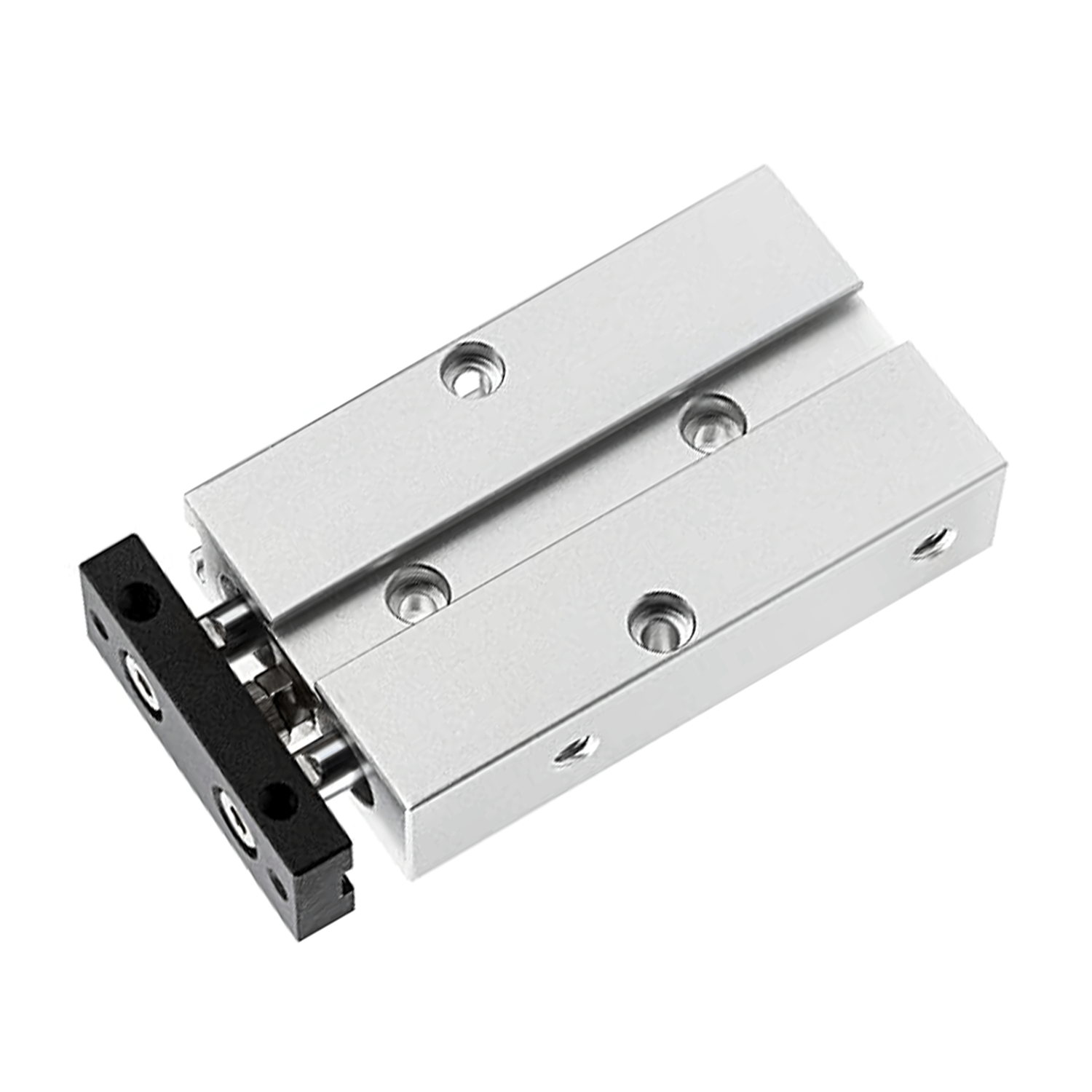

TN Çift Milli Manyetik Yassı Silindir (Dönmez Milli) 10x150mm
Orijinal fiyat: ₺2.429,90.₺1.959,90Şu andaki fiyat: ₺1.959,90.
50 adet stokta
Tüm ürünlerinde Sepette %10 Ek İndirim!
Bu üründeki kazancınız: ₺195,99
TN 10×150 Çift Milli Yassı Silindir, 10 mm piston çapı ve 150 mm strok ile çalışır. İki mil sayesinde piston 0,4° tolerans içinde dönmez; yassı gövdesi dar montaj alanlarına sığar. 6 bar’da 4,7 kg itme kuvveti üretir.
50 adet stokta
Ürün Açıklaması
TN 10×150 Çift Milli Yassı Silindir: 10 mm Çapta Dönmeyen Hareket
TN 10×150, çift etkili yassı silindir ailesinin 10 mm çap ve 150 mm strok kombinasyonudur. Yan yana iki mil, pistonun ekseni etrafında dönmesini engelleyerek 0,4° açısal tolerans sağlar.
Yassı gövdesi sayesinde yuvarlak silindirlere göre daha az montaj derinliği ister. Tutma, itme ve konumlandırma ünitelerinde, bağlantı aparatının açısını koruması gereken işlerde kullanılır.
Öne Çıkan Teknik Özellikler
- 0,4° dönmezlik: Çift mil yapısı pistonun ekseni etrafında dönmesini engeller. Tutucu, vantuz veya kalıp bağlantısının açısı korunur; ayrı bir dönme engelleyici gerekmez.
- 4,7 kg itme kuvveti (6 bar): 10 mm piston çapı 0,79 cm² etkin alan sunar; kuvvet besleme basıncıyla doğru orantılı değişir.
- Yassı gövde: Dikdörtgen kesitli ince gövde, yuvarlak silindirlere göre daha az montaj derinliği ister. Sıkışık tezgâh ve besleme ünitelerinde yer kazandırır.
- Ayarlanabilir strok: Strok, gövdedeki ayar vidasıyla kısaltılabilir. Bu üründe 140–150 mm aralığında ayar yapılabilir; farklı iş için ayrı silindir almak gerekmez.
- Manyetik piston: Reed ve PNP konum sensörleriyle uyumludur; ileri ve geri uç konumu otomasyona bildirilebilir.
- ayarlanabilir yastık: Strok sonu darbesi vidayla ayarlanır; yüksek hızda gövde ve bağlantı elemanlarındaki yorulmayı azaltır.
- M5x0,8 port dişi: 10 mm çap için geçerli port ölçüsüdür; standart pnömatik rakorlarla doğrudan bağlanır.
Teknik Veri Tablosu
| Ürün Kodu | TN 10×150 |
| Seri | TN (çift milli, dönmez milli, manyetik yassı silindir) |
| Piston Çapı | 10 mm |
| Strok | 150 mm |
| Ayarlanabilir Strok Aralığı | 140–150 mm |
| Piston Alanı | 0,79 cm² |
| Dönmezlik Hassasiyeti | 0,4° |
| Port Diş Ölçüsü | M5x0,8 |
| Çalışma Basıncı | 1–9 bar |
| Basınç Direnci | 10,5 bar |
| Çalışma Hızı | 100–500 mm/s |
| Yastıklama | Ayarlanabilir yastık |
| Çalışma Sıcaklığı | −5°C … +70°C |
| Çalışma Akışkanı | Hava |
Basınca Göre İtme Kuvveti
Aşağıdaki değerler 10 mm piston çapı için teorik itme kuvvetleridir. Uygulamada sürtünme kayıpları nedeniyle yaklaşık %10 pay bırakılması önerilir.
| Besleme Basıncı | Teorik İtme Kuvveti |
|---|---|
| 2 bar | 1,6 kg |
| 4 bar | 3,2 kg |
| 6 bar | 4,7 kg |
| 8 bar | 6,3 kg |
| 9 bar | 7,1 kg |
Sıkça Sorulan Sorular
TN 10×150 kaç kg iter?
6 bar besleme basıncında yaklaşık 4,7 kg teorik itme kuvveti üretir. Sürtünme ve emniyet payı için bu değerin yaklaşık %70’i esas alınmalıdır.
Çift milli silindirin farkı nedir?
Tek milli silindirde piston ekseni etrafında dönebilir. TN’de iki mil bu dönmeyi engeller; piston 0,4° toleransın dışına çıkmaz. Tutucu veya vantuz açısını koruması gereken işlerde tercih edilir.
Stroku kısaltabilir miyim?
Evet. Gövdedeki ayar vidasıyla strok kısaltılabilir; bu üründe 140–150 mm aralığında ayar yapabilirsiniz. Uzatma yapılamaz.
Hangi basınç aralığında çalışır?
Çalışma aralığı 1–9 bardır; gövde 10,5 bar basınca dayanacak şekilde üretilmiştir. Piston hızı 100–500 mm/s aralığındadır.
Port dişi kaç?
10 mm çaplı TN modellerinde port diş ölçüsü M5x0,8’tir. Seride 10–25 mm çaplarda M5x0,8, 32 mm çapta G1/8″ kullanılır.
Hangi sensör uyar?
Piston manyetik olduğu için reed (manyetik) veya PNP tipi silindir konum sensörleri kullanılabilir. Sensör ayrıca sipariş edilir.
