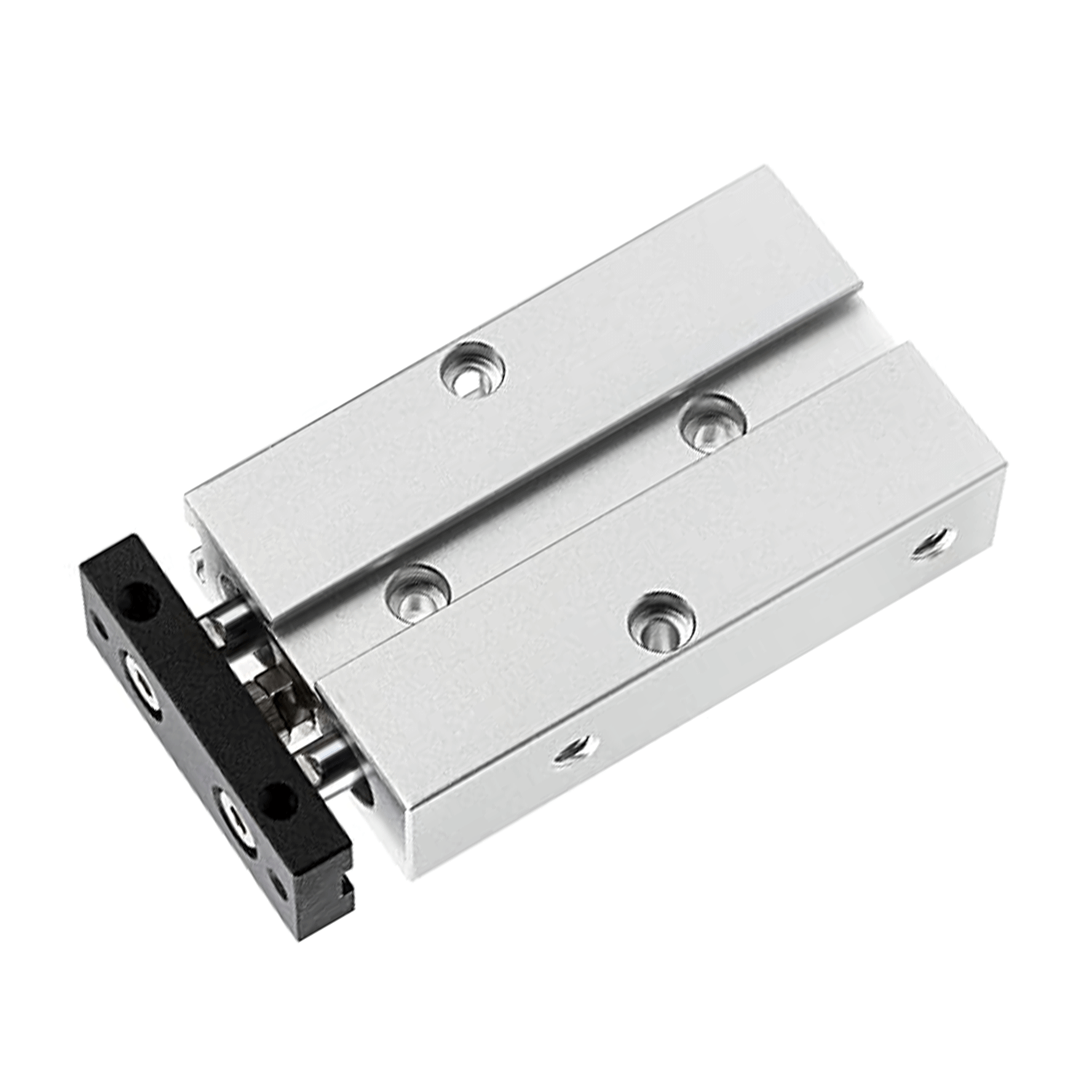

TN Çift Milli Manyetik Yassı Silindir (Dönmez Milli) 10x10mm
Orijinal fiyat: ₺1.579,90.₺1.269,90Şu andaki fiyat: ₺1.269,90.
50 adet stokta
Tüm ürünlerinde Sepette %10 Ek İndirim!
Bu üründeki kazancınız: ₺126,99
TN 10×10 Çift Milli Yassı Silindir, 10 mm piston çapı ve 10 mm strok ile çalışır. İki mil sayesinde piston 0,4° tolerans içinde dönmez; yassı gövdesi dar montaj alanlarına sığar. 6 bar’da 4,7 kg itme kuvveti üretir.
50 adet stokta
Ürün Açıklaması
TN 10×10 Çift Milli Yassı Silindir: 10 mm Çapta Dönmeyen Hareket
TN 10×10, çift etkili yassı silindir ailesinin 10 mm çap ve 10 mm strok kombinasyonudur. Yan yana iki mil, pistonun ekseni etrafında dönmesini engelleyerek 0,4° açısal tolerans sağlar.
Yassı gövdesi sayesinde yuvarlak silindirlere göre daha az montaj derinliği ister. Tutma, itme ve konumlandırma ünitelerinde, bağlantı aparatının açısını koruması gereken işlerde kullanılır.
Öne Çıkan Teknik Özellikler
- 0,4° dönmezlik: Çift mil yapısı pistonun ekseni etrafında dönmesini engeller. Tutucu, vantuz veya kalıp bağlantısının açısı korunur; ayrı bir dönme engelleyici gerekmez.
- 4,7 kg itme kuvveti (6 bar): 10 mm piston çapı 0,79 cm² etkin alan sunar; kuvvet besleme basıncıyla doğru orantılı değişir.
- Yassı gövde: Dikdörtgen kesitli ince gövde, yuvarlak silindirlere göre daha az montaj derinliği ister. Sıkışık tezgâh ve besleme ünitelerinde yer kazandırır.
- Ayarlanabilir strok: Strok, gövdedeki ayar vidasıyla kısaltılabilir. 10 mm gibi kısa stroklarda ayar payı ürünün kendi strok boyuyla sınırlıdır.
- Manyetik piston: Reed ve PNP konum sensörleriyle uyumludur; ileri ve geri uç konumu otomasyona bildirilebilir.
- ayarlanabilir yastık: Strok sonu darbesi vidayla ayarlanır; yüksek hızda gövde ve bağlantı elemanlarındaki yorulmayı azaltır.
- M5x0,8 port dişi: 10 mm çap için geçerli port ölçüsüdür; standart pnömatik rakorlarla doğrudan bağlanır.
Teknik Veri Tablosu
| Ürün Kodu | TN 10×10 |
| Seri | TN (çift milli, dönmez milli, manyetik yassı silindir) |
| Piston Çapı | 10 mm |
| Strok | 10 mm |
| Piston Alanı | 0,79 cm² |
| Dönmezlik Hassasiyeti | 0,4° |
| Port Diş Ölçüsü | M5x0,8 |
| Çalışma Basıncı | 1–9 bar |
| Basınç Direnci | 10,5 bar |
| Çalışma Hızı | 100–500 mm/s |
| Yastıklama | Ayarlanabilir yastık |
| Çalışma Sıcaklığı | −5°C … +70°C |
| Çalışma Akışkanı | Hava |
Basınca Göre İtme Kuvveti
Aşağıdaki değerler 10 mm piston çapı için teorik itme kuvvetleridir. Uygulamada sürtünme kayıpları nedeniyle yaklaşık %10 pay bırakılması önerilir.
| Besleme Basıncı | Teorik İtme Kuvveti |
|---|---|
| 2 bar | 1,6 kg |
| 4 bar | 3,2 kg |
| 6 bar | 4,7 kg |
| 8 bar | 6,3 kg |
| 9 bar | 7,1 kg |
Sıkça Sorulan Sorular
TN 10×10 kaç kg iter?
6 bar besleme basıncında yaklaşık 4,7 kg teorik itme kuvveti üretir. Sürtünme ve emniyet payı için bu değerin yaklaşık %70’i esas alınmalıdır.
Çift milli silindirin farkı nedir?
Tek milli silindirde piston ekseni etrafında dönebilir. TN’de iki mil bu dönmeyi engeller; piston 0,4° toleransın dışına çıkmaz. Tutucu veya vantuz açısını koruması gereken işlerde tercih edilir.
Stroku kısaltabilir miyim?
Gövdedeki ayar vidasıyla strok kısaltılabilir, ancak 10 mm gibi kısa stroklarda ayar payı sınırlıdır. Uzatma yapılamaz.
Hangi basınç aralığında çalışır?
Çalışma aralığı 1–9 bardır; gövde 10,5 bar basınca dayanacak şekilde üretilmiştir. Piston hızı 100–500 mm/s aralığındadır.
Port dişi kaç?
10 mm çaplı TN modellerinde port diş ölçüsü M5x0,8’tir. Seride 10–25 mm çaplarda M5x0,8, 32 mm çapta G1/8″ kullanılır.
Hangi sensör uyar?
Piston manyetik olduğu için reed (manyetik) veya PNP tipi silindir konum sensörleri kullanılabilir. Sensör ayrıca sipariş edilir.
