SDA-S Manyetik Short Silindir 63x5mm
Orijinal fiyat: ₺1.829,90.₺1.479,90Şu andaki fiyat: ₺1.479,90.
50 adet stokta
Tüm ürünlerinde Sepette %10 Ek İndirim!
Bu üründeki kazancınız: ₺147,99
SDA-S 63×5 Manyetik Short Silindir, 63 mm piston çapı ve 5 mm strok ile 6 bar besleme altında 187 kg itme kuvveti üretir. Manyetik pistonu sayesinde reed veya PNP sensörle konum algılanabilir; kısa gövdesi dar montaj alanlarına sığar.
50 adet stokta
Ürün Açıklaması

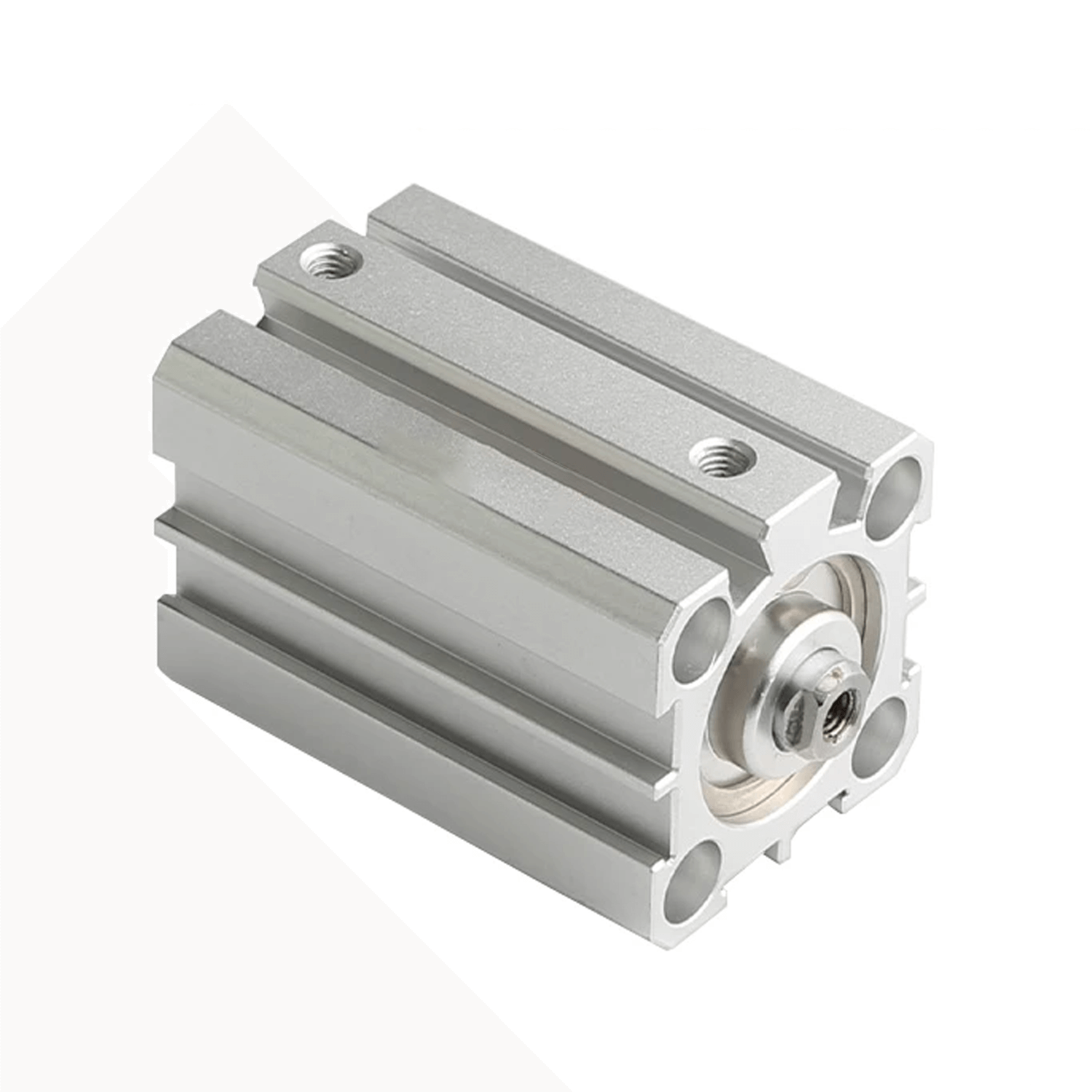

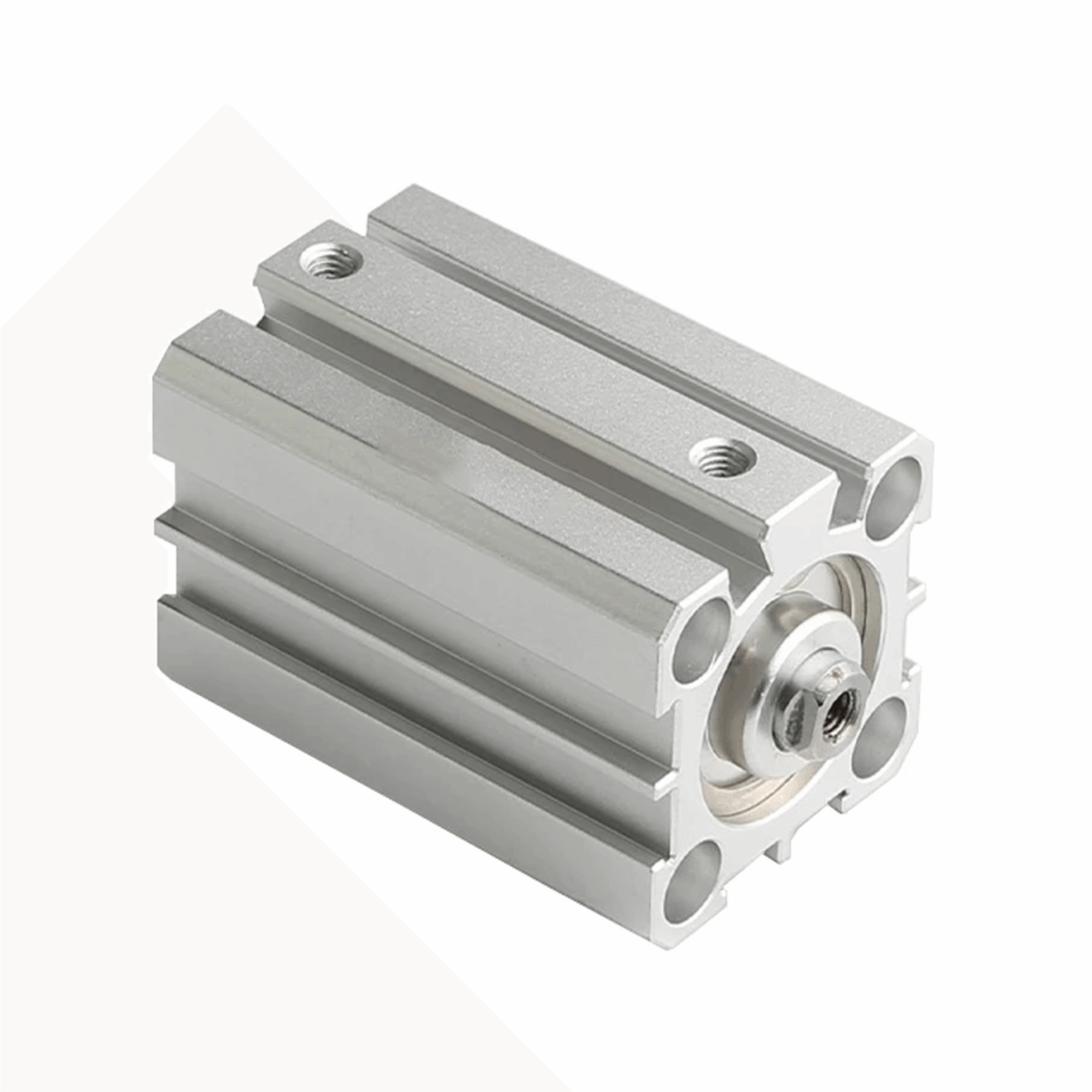

SDA-S 63×5 Manyetik Short Silindir: 63 mm Çapta Kompakt Güç
SDA-S 63×5, çift etkili short (kompakt) silindir ailesinin 63 mm çap ve 5 mm strok kombinasyonudur. Standart silindirlere göre belirgin biçimde kısa gövdesi sayesinde, montaj derinliğinin sınırlı olduğu kalıp, sıkma ve besleme ünitelerinde yer kazandırır.
Piston üzerindeki mıknatıs, gövdeye takılan reed veya PNP tipi konum sensörünün pistonu dışarıdan algılamasını sağlar. Böylece silindirin ileri ve geri uç konumları ayrı bir mekanik sınır anahtarı kullanmadan otomasyona bildirilebilir.
Öne Çıkan Teknik Özellikler
- 187 kg itme / 168 kg çekme (6 bar): 63 mm piston çapı 31,16 cm² etkin alan sunar; kuvvet besleme basıncıyla doğru orantılı değişir.
- Manyetik piston: Reed ve PNP konum sensörleriyle uyumludur; gövdeye kanal boyunca sensör takılabilir.
- Çift etkili çalışma: Hem itme hem çekme yönünde hava ile tahrik edilir, yay dönüşü beklemez.
- G1/4″ port dişi: Standart pnömatik rakorlarla doğrudan bağlanır.
- M10x1,5 mil dişi: Bağlantı aparatı, çatal veya mafsal başı doğrudan vidalanır.
Teknik Veri Tablosu
| Ürün Kodu | SDA-S 63×5 |
| Seri | SDA-S (çift etkili, manyetik short silindir) |
| Piston Çapı | 63 mm |
| Strok | 5 mm |
| Mil Çapı | 20 mm |
| Piston Alanı (itme / çekme) | 31,16 cm² / 28,01 cm² |
| Port Diş Ölçüsü | G1/4″ |
| Mil Diş Ölçüsü | M10x1,5 |
| Maksimum Çalışma Basıncı | 10 bar |
| Çalışma Sıcaklığı | −20°C … +80°C (NBR) |
| Çalışma Akışkanı | Filtrelenmiş ve yağlanmış hava |
Basınca Göre İtme ve Çekme Kuvveti
Aşağıdaki değerler 63 mm piston çapı için teorik kuvvetlerdir. Sürtünme kayıpları nedeniyle uygulamada yaklaşık %10 pay bırakılması önerilir.
| Besleme Basıncı | İtme Kuvveti | Çekme Kuvveti |
|---|---|---|
| 1 bar | 31 kg | 28 kg |
| 2 bar | 62 kg | 56 kg |
| 3 bar | 93 kg | 84 kg |
| 4 bar | 125 kg | 112 kg |
| 5 bar | 156 kg | 140 kg |
| 6 bar | 187 kg | 168 kg |
| 7 bar | 218 kg | 196 kg |
| 8 bar | 249 kg | 224 kg |
| 9 bar | 280 kg | 252 kg |
| 10 bar | 312 kg | 280 kg |
Sıkça Sorulan Sorular
SDA-S 63×5 kaç kg kaldırır?
6 bar besleme basıncında itme yönünde 187 kg, çekme yönünde 168 kg teorik kuvvet üretir. Dikey kaldırmada sürtünme ve emniyet payı için bu değerin yaklaşık %70’i esas alınmalıdır.
İtme ve çekme kuvveti neden farklı?
Çekme yönünde mil, piston alanının bir kısmını kapatır. 63 mm çapta etkin alan itmede 31,16 cm², çekmede 28,01 cm²’dir; fark 20 mm mil çapından gelir.
Hangi sensör uyar?
Piston manyetik olduğu için gövde kanalına takılan reed (manyetik) veya PNP tipi silindir konum sensörleri kullanılabilir. Sensör ayrıca sipariş edilir.
Port dişi kaç?
63 mm çaplı SDA-S modellerinde port diş ölçüsü G1/4″‘tir.
Hangi hava ile çalıştırılmalı?
Filtrelenmiş ve yağlanmış hava kullanılmalıdır. Şartlandırıcı ile filtrelenmemiş hava, keçe ömrünü kısaltır.
