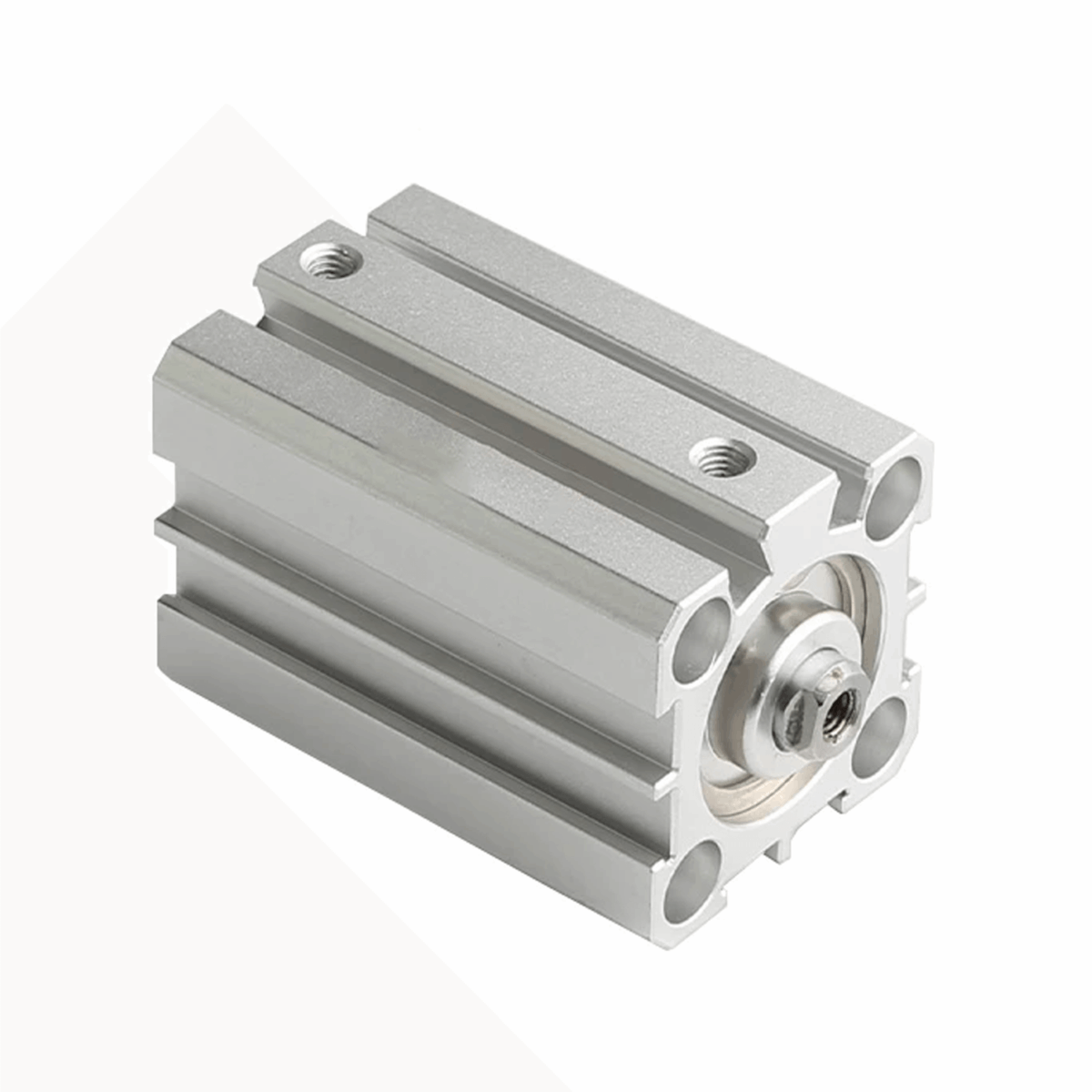

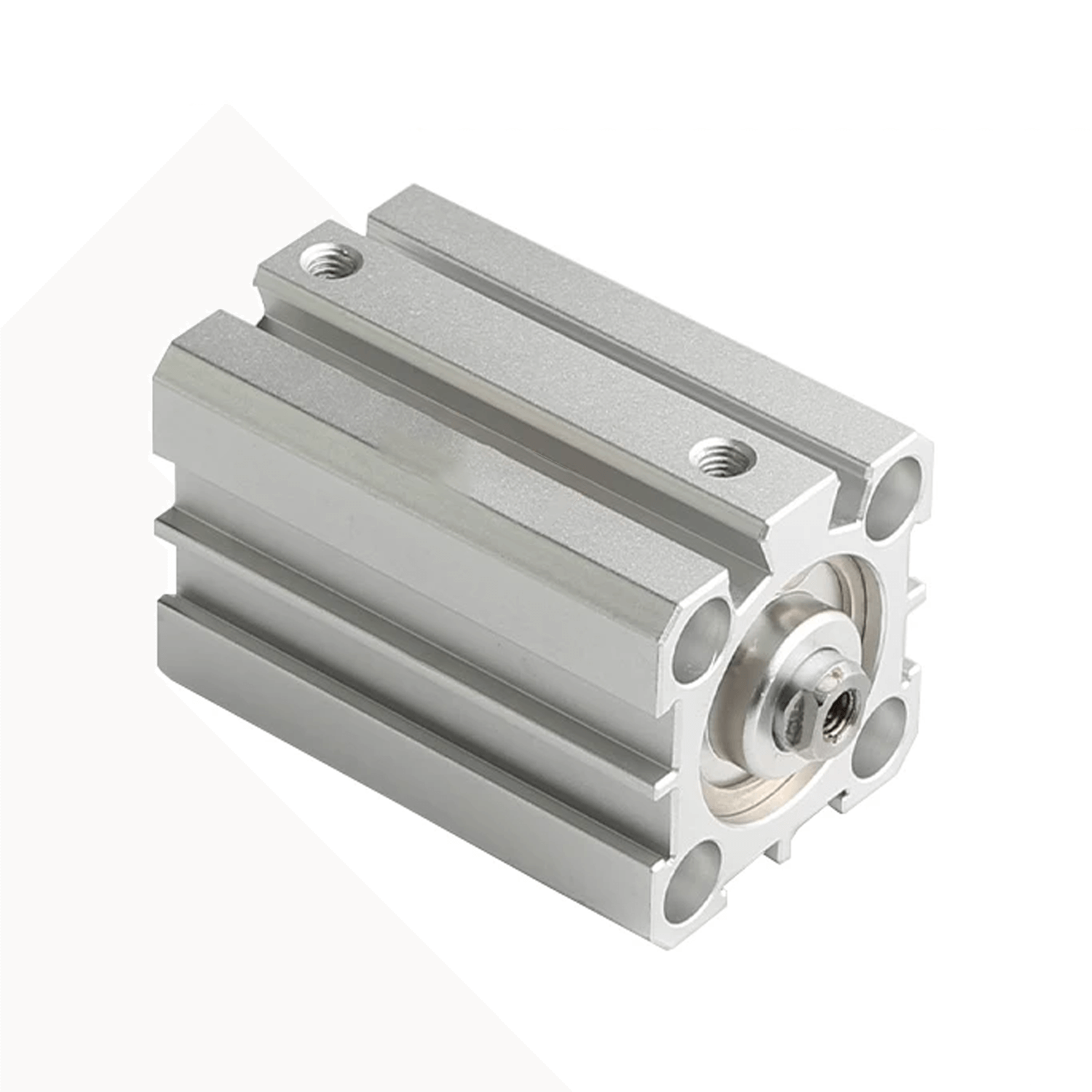

SDA-S Manyetik Short Silindir 50x60mm
Orijinal fiyat: ₺2.489,90.₺2.009,90Şu andaki fiyat: ₺2.009,90.
50 adet stokta
Stok kodu: NSPS0195SDA-S 50×60 Manyetik Short Silindir, 50 mm piston çapı ve 60 mm strok ile 6 bar besleme altında 118 kg itme kuvveti üretir. Manyetik pistonu sayesinde reed veya PNP sensörle konum algılanabilir; kısa gövdesi dar montaj alanlarına sığar.
50 adet stokta
- 2500₺ ve üzeri ücretsiz kargo
- Kullanılmamış ürünlerde 14 iş günü içinde iade
- Tüm ürünler yeni ve faturalı
SDA-S 50×60 Manyetik Short Silindir: 50 mm Çapta Kompakt Güç
SDA-S 50×60, çift etkili short (kompakt) silindir ailesinin 50 mm çap ve 60 mm strok kombinasyonudur. Standart silindirlere göre belirgin biçimde kısa gövdesi sayesinde, montaj derinliğinin sınırlı olduğu kalıp, sıkma ve besleme ünitelerinde yer kazandırır.
Piston üzerindeki mıknatıs, gövdeye takılan reed veya PNP tipi konum sensörünün pistonu dışarıdan algılamasını sağlar. Böylece silindirin ileri ve geri uç konumları ayrı bir mekanik sınır anahtarı kullanmadan otomasyona bildirilebilir.
Öne Çıkan Teknik Özellikler
- 118 kg itme / 99 kg çekme (6 bar): 50 mm piston çapı 19,62 cm² etkin alan sunar; kuvvet besleme basıncıyla doğru orantılı değişir.
- Manyetik piston: Reed ve PNP konum sensörleriyle uyumludur; gövdeye kanal boyunca sensör takılabilir.
- Çift etkili çalışma: Hem itme hem çekme yönünde hava ile tahrik edilir, yay dönüşü beklemez.
- G1/4″ port dişi: Standart pnömatik rakorlarla doğrudan bağlanır.
- M10x1,5 mil dişi: Bağlantı aparatı, çatal veya mafsal başı doğrudan vidalanır.
Teknik Veri Tablosu
| Ürün Kodu | SDA-S 50×60 |
| Seri | SDA-S (çift etkili, manyetik short silindir) |
| Piston Çapı | 50 mm |
| Strok | 60 mm |
| Mil Çapı | 20 mm |
| Piston Alanı (itme / çekme) | 19,62 cm² / 16,48 cm² |
| Port Diş Ölçüsü | G1/4″ |
| Mil Diş Ölçüsü | M10x1,5 |
| Maksimum Çalışma Basıncı | 10 bar |
| Çalışma Sıcaklığı | −20°C … +80°C (NBR) |
| Çalışma Akışkanı | Filtrelenmiş ve yağlanmış hava |
Basınca Göre İtme ve Çekme Kuvveti
Aşağıdaki değerler 50 mm piston çapı için teorik kuvvetlerdir. Sürtünme kayıpları nedeniyle uygulamada yaklaşık %10 pay bırakılması önerilir.
| Besleme Basıncı | İtme Kuvveti | Çekme Kuvveti |
|---|---|---|
| 1 bar | 20 kg | 16 kg |
| 2 bar | 39 kg | 33 kg |
| 3 bar | 59 kg | 49 kg |
| 4 bar | 78 kg | 66 kg |
| 5 bar | 98 kg | 82 kg |
| 6 bar | 118 kg | 99 kg |
| 7 bar | 137 kg | 115 kg |
| 8 bar | 157 kg | 132 kg |
| 9 bar | 177 kg | 148 kg |
| 10 bar | 196 kg | 165 kg |
Sıkça Sorulan Sorular
SDA-S 50×60 kaç kg kaldırır?
6 bar besleme basıncında itme yönünde 118 kg, çekme yönünde 99 kg teorik kuvvet üretir. Dikey kaldırmada sürtünme ve emniyet payı için bu değerin yaklaşık %70’i esas alınmalıdır.
İtme ve çekme kuvveti neden farklı?
Çekme yönünde mil, piston alanının bir kısmını kapatır. 50 mm çapta etkin alan itmede 19,62 cm², çekmede 16,48 cm²’dir; fark 20 mm mil çapından gelir.
Hangi sensör uyar?
Piston manyetik olduğu için gövde kanalına takılan reed (manyetik) veya PNP tipi silindir konum sensörleri kullanılabilir. Sensör ayrıca sipariş edilir.
Port dişi kaç?
50 mm çaplı SDA-S modellerinde port diş ölçüsü G1/4″‘tir.
Hangi hava ile çalıştırılmalı?
Filtrelenmiş ve yağlanmış hava kullanılmalıdır. Şartlandırıcı ile filtrelenmemiş hava, keçe ömrünü kısaltır.
