Expflex, ARICA Hidrolik Pnömatik bünyesinde üretilen pnömatik ürün markasıdır. Katalogdaki en geniş marka ailesi olup silindirlerden bağlantı elemanlarına kadar bir pnömatik hattın tamamını kapsar.
Marka altındaki beş silindir serisi farklı montaj ihtiyaçlarına karşılık gelir: SDA-S kompakt short gövde, MA-S ISO 6432 kalem, MGPM üç milli kılavuzlu, KDNT ISO 15552 profil ve TN çift milli yassı tiptir. Bunların yanında valf, rakor, hortum ve bağlantı blokları da aynı marka altında bulunur.
Ürün Aileleri
| Ürün Grubu | Adet |
|---|---|
| SDA-S | 197 ürün |
| MA-S | 138 ürün |
| MGPM | 80 ürün |
| KDNT | 71 ürün |
| Bağlantı Blokları | 57 ürün |
| Tek-Çift Bobin Valfler | 48 ürün |
| TN | 43 ürün |
| Pnömatik Hortum | 33 ürün |
Seri seçerken nelere bakmalı?
- Montaj derinliği sınırlıysa: SDA-S (short) veya TN (yassı) gövde tercih edilir; ikisi de standart silindirlerden kısa yer kaplar.
- Yandan yük geliyorsa: MGPM üç milli kılavuzlu yapı bu yükü kılavuz millerine aktarır, piston keçesini korur.
- Aparat açısı sabit kalmalıysa: MGPM ve TN dönmez millidir; tutucu veya vantuz açısı korunur.
- Mevcut ISO silindirle değiştirme yapılacaksa: MA-S (ISO 6432) ve KDNT (ISO 15552) standart bağlantı ölçülerine sahiptir.
Sıkça Sorulan Sorular
Expflex hangi ürünleri kapsıyor?
Pnömatik silindirler (SDA-S, MA-S, MGPM, KDNT, TN), tek ve çift bobin valfler, rakor–fitting grubu, poliüretan hortumlar ve bağlantı blokları marka altında yer alır.
Silindir serileri arasındaki fark nedir?
Fark gövde biçimi ve kılavuzlamadan gelir: SDA-S kompakt, MA-S kalem tipi ve ISO 6432, MGPM üç milli kılavuzlu, KDNT ISO 15552 profil, TN çift milli yassı gövdedir. Piston çapı aynıysa itme kuvveti seriden bağımsız olarak aynıdır.
Silindirlere sensör takılabilir mi?
Beş serinin de pistonu manyetiktir; reed veya PNP tipi konum sensörleriyle uyumludur. Sensör ayrıca sipariş edilir.
Aras Kargo ile Hızlı Teslim

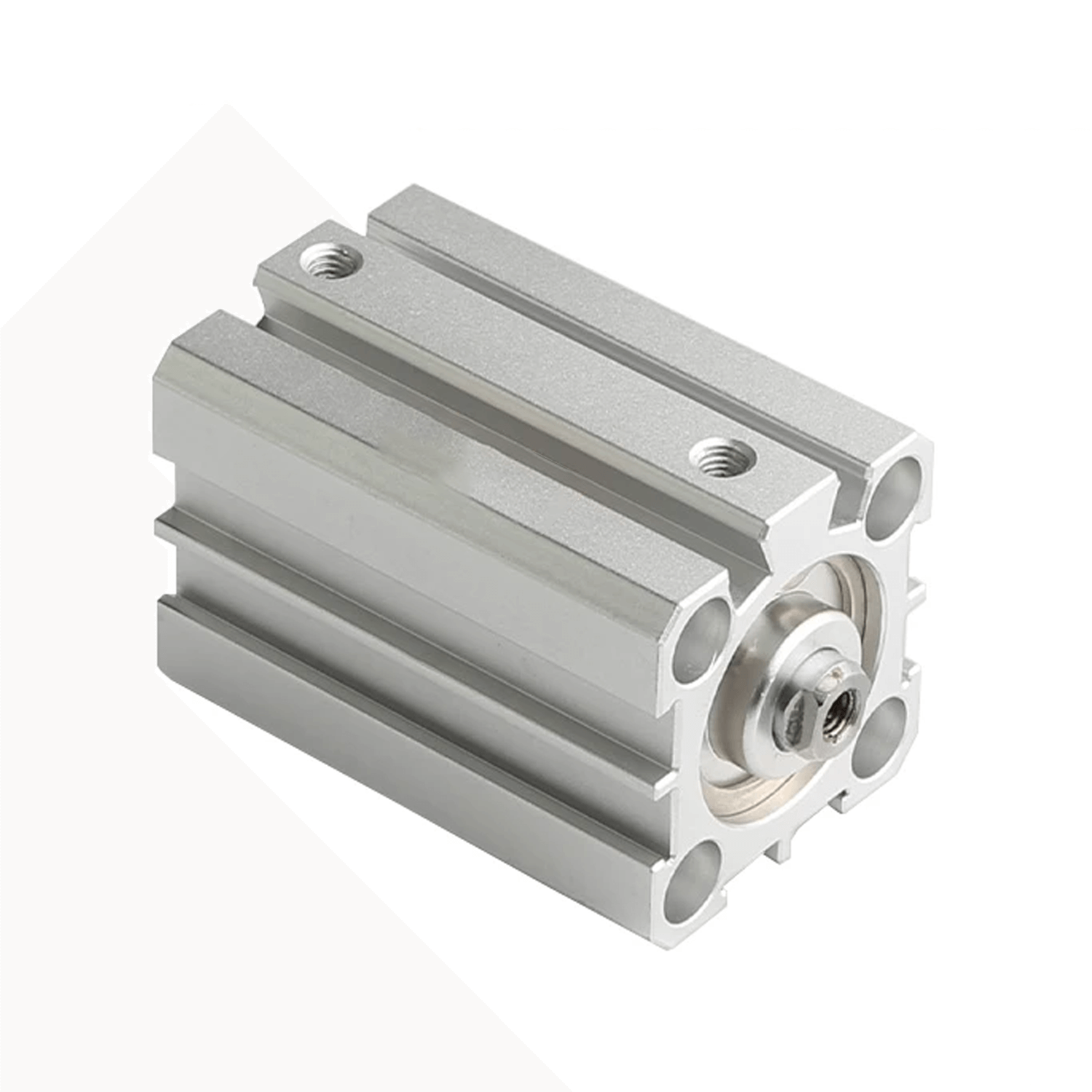

SDA-S Manyetik Short Silindir 20x50mm
Orijinal fiyat: ₺1.339,90.₺1.079,90Şu andaki fiyat: ₺1.079,90.
50 adet stokta
Tüm ürünlerinde Sepette %10 Ek İndirim!
Bu üründeki kazancınız: ₺107,99
SDA-S 20×50 Manyetik Short Silindir, 20 mm piston çapı ve 50 mm strok ile 6 bar besleme altında 19 kg itme kuvveti üretir. Manyetik pistonu sayesinde reed veya PNP sensörle konum algılanabilir; kısa gövdesi dar montaj alanlarına sığar.
50 adet stokta
Ürün Açıklaması
SDA-S 20×50 Manyetik Short Silindir: 20 mm Çapta Kompakt Güç
SDA-S 20×50, çift etkili short (kompakt) silindir ailesinin 20 mm çap ve 50 mm strok kombinasyonudur. Standart silindirlere göre belirgin biçimde kısa gövdesi sayesinde, montaj derinliğinin sınırlı olduğu kalıp, sıkma ve besleme ünitelerinde yer kazandırır.
Piston üzerindeki mıknatıs, gövdeye takılan reed veya PNP tipi konum sensörünün pistonu dışarıdan algılamasını sağlar. Böylece silindirin ileri ve geri uç konumları ayrı bir mekanik sınır anahtarı kullanmadan otomasyona bildirilebilir.
Öne Çıkan Teknik Özellikler
- 19 kg itme / 16 kg çekme (6 bar): 20 mm piston çapı 3,14 cm² etkin alan sunar; kuvvet besleme basıncıyla doğru orantılı değişir.
- Manyetik piston: Reed ve PNP konum sensörleriyle uyumludur; gövdeye kanal boyunca sensör takılabilir.
- Çift etkili çalışma: Hem itme hem çekme yönünde hava ile tahrik edilir, yay dönüşü beklemez.
- M5x0,8 port dişi: Standart pnömatik rakorlarla doğrudan bağlanır.
- M4x0,7 mil dişi: Bağlantı aparatı, çatal veya mafsal başı doğrudan vidalanır.
Teknik Veri Tablosu
| Ürün Kodu | SDA-S 20×50 |
| Seri | SDA-S (çift etkili, manyetik short silindir) |
| Piston Çapı | 20 mm |
| Strok | 50 mm |
| Mil Çapı | 8 mm |
| Piston Alanı (itme / çekme) | 3,14 cm² / 2,64 cm² |
| Port Diş Ölçüsü | M5x0,8 |
| Mil Diş Ölçüsü | M4x0,7 |
| Maksimum Çalışma Basıncı | 10 bar |
| Çalışma Sıcaklığı | −20°C … +80°C (NBR) |
| Çalışma Akışkanı | Filtrelenmiş ve yağlanmış hava |
Basınca Göre İtme ve Çekme Kuvveti
Aşağıdaki değerler 20 mm piston çapı için teorik kuvvetlerdir. Sürtünme kayıpları nedeniyle uygulamada yaklaşık %10 pay bırakılması önerilir.
| Besleme Basıncı | İtme Kuvveti | Çekme Kuvveti |
|---|---|---|
| 1 bar | 3,1 kg | 2,6 kg |
| 2 bar | 6,3 kg | 5,3 kg |
| 3 bar | 9,4 kg | 7,9 kg |
| 4 bar | 13 kg | 11 kg |
| 5 bar | 16 kg | 13 kg |
| 6 bar | 19 kg | 16 kg |
| 7 bar | 22 kg | 18 kg |
| 8 bar | 25 kg | 21 kg |
| 9 bar | 28 kg | 24 kg |
| 10 bar | 31 kg | 26 kg |
Sıkça Sorulan Sorular
SDA-S 20×50 kaç kg kaldırır?
6 bar besleme basıncında itme yönünde 19 kg, çekme yönünde 16 kg teorik kuvvet üretir. Dikey kaldırmada sürtünme ve emniyet payı için bu değerin yaklaşık %70’i esas alınmalıdır.
İtme ve çekme kuvveti neden farklı?
Çekme yönünde mil, piston alanının bir kısmını kapatır. 20 mm çapta etkin alan itmede 3,14 cm², çekmede 2,64 cm²’dir; fark 8 mm mil çapından gelir.
Hangi sensör uyar?
Piston manyetik olduğu için gövde kanalına takılan reed (manyetik) veya PNP tipi silindir konum sensörleri kullanılabilir. Sensör ayrıca sipariş edilir.
Port dişi kaç?
20 mm çaplı SDA-S modellerinde port diş ölçüsü M5x0,8’tir.
Hangi hava ile çalıştırılmalı?
Filtrelenmiş ve yağlanmış hava kullanılmalıdır. Şartlandırıcı ile filtrelenmemiş hava, keçe ömrünü kısaltır.
