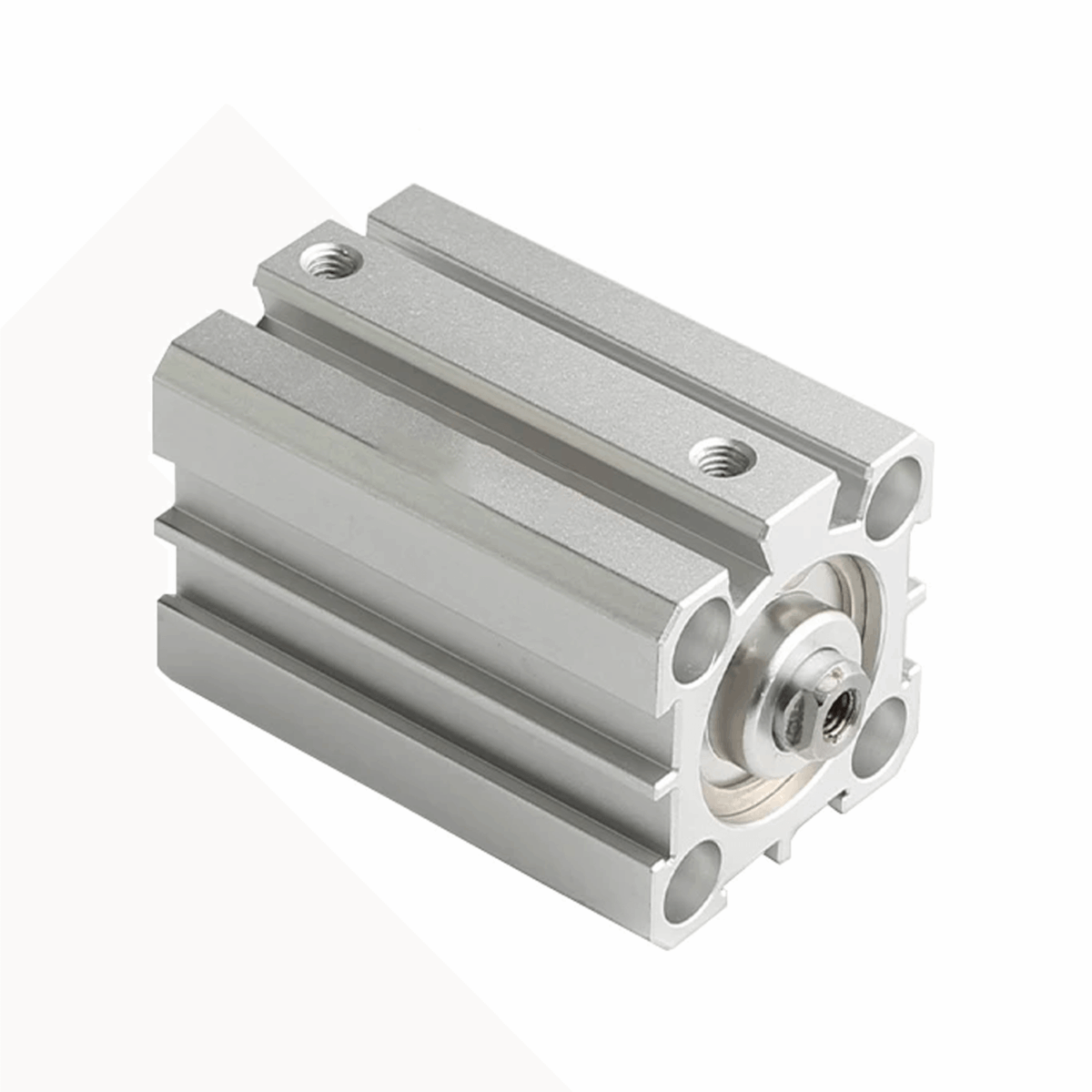

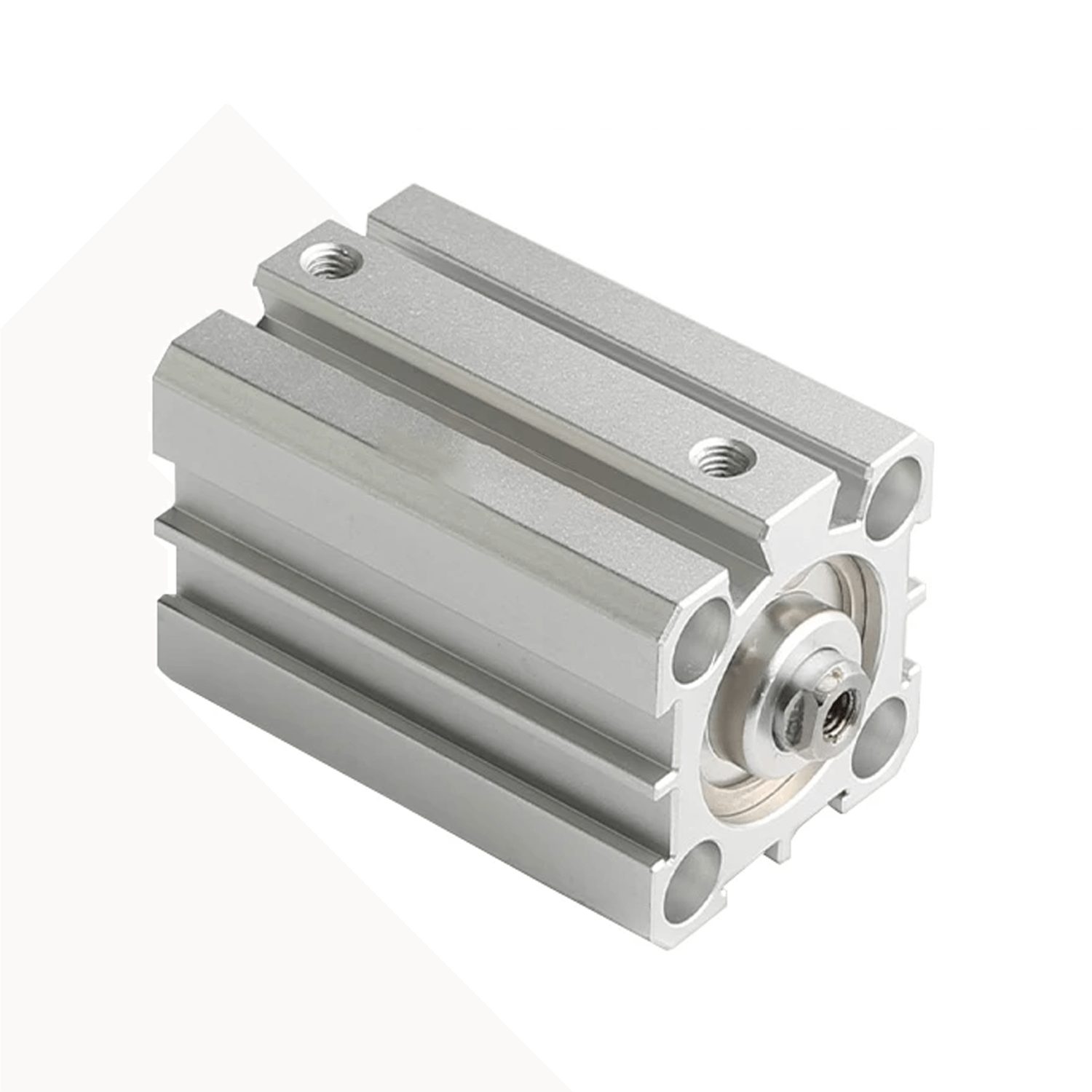

SDA-S Manyetik Short Silindir 100x55mm

Orijinal fiyat: ₺4.469,90.Şu andaki fiyat: ₺3.599,90.

50 adet stokta

Stok kodu: NSPS0136

SDA-S 100×55 Manyetik Short Silindir, 100 mm piston çapı ve 55 mm strok ile 6 bar besleme altında 471 kg itme kuvveti üretir. Manyetik pistonu sayesinde reed veya PNP sensörle konum algılanabilir; kısa gövdesi dar montaj alanlarına sığar.

50 adet stokta

Bu ürünü WhatsApp’tan sorun
Hafta içi 17:00'ye kadar verilen siparişler ertesi gün kargodaAras Kargo ile gönderim
  • 2500₺ ve üzeri ücretsiz kargo
  • Kullanılmamış ürünlerde 14 iş günü içinde iade
  • Tüm ürünler yeni ve faturalı
Havale/EFT ile Ödemelerde %3 Ek İndirim
Sepetinize ₺2.500,00'lik Daha Ürün Ekleyin Kargo Ücreti Ödemeyin!

SDA-S 100×55 Manyetik Short Silindir: 100 mm Çapta Kompakt Güç

SDA-S 100×55, çift etkili short (kompakt) silindir ailesinin 100 mm çap ve 55 mm strok kombinasyonudur. Standart silindirlere göre belirgin biçimde kısa gövdesi sayesinde, montaj derinliğinin sınırlı olduğu kalıp, sıkma ve besleme ünitelerinde yer kazandırır.

Piston üzerindeki mıknatıs, gövdeye takılan reed veya PNP tipi konum sensörünün pistonu dışarıdan algılamasını sağlar. Böylece silindirin ileri ve geri uç konumları ayrı bir mekanik sınır anahtarı kullanmadan otomasyona bildirilebilir.

Öne Çıkan Teknik Özellikler

  • 471 kg itme / 442 kg çekme (6 bar): 100 mm piston çapı 78,5 cm² etkin alan sunar; kuvvet besleme basıncıyla doğru orantılı değişir.
  • Manyetik piston: Reed ve PNP konum sensörleriyle uyumludur; gövdeye kanal boyunca sensör takılabilir.
  • Çift etkili çalışma: Hem itme hem çekme yönünde hava ile tahrik edilir, yay dönüşü beklemez.
  • G3/8″ port dişi: Standart pnömatik rakorlarla doğrudan bağlanır.
  • M18x1,5 mil dişi: Bağlantı aparatı, çatal veya mafsal başı doğrudan vidalanır.

Teknik Veri Tablosu

Ürün Kodu SDA-S 100×55
Seri SDA-S (çift etkili, manyetik short silindir)
Piston Çapı 100 mm
Strok 55 mm
Mil Çapı 32 mm
Piston Alanı (itme / çekme) 78,5 cm² / 73,6 cm²
Port Diş Ölçüsü G3/8″
Mil Diş Ölçüsü M18x1,5
Maksimum Çalışma Basıncı 10 bar
Çalışma Sıcaklığı −20°C … +80°C (NBR)
Çalışma Akışkanı Filtrelenmiş ve yağlanmış hava

Basınca Göre İtme ve Çekme Kuvveti

Aşağıdaki değerler 100 mm piston çapı için teorik kuvvetlerdir. Sürtünme kayıpları nedeniyle uygulamada yaklaşık %10 pay bırakılması önerilir.

Besleme Basıncı İtme Kuvveti Çekme Kuvveti
1 bar 79 kg 74 kg
2 bar 157 kg 147 kg
3 bar 236 kg 221 kg
4 bar 314 kg 294 kg
5 bar 393 kg 368 kg
6 bar 471 kg 442 kg
7 bar 550 kg 515 kg
8 bar 628 kg 589 kg
9 bar 707 kg 662 kg
10 bar 785 kg 736 kg

Sıkça Sorulan Sorular

SDA-S 100×55 kaç kg kaldırır?
6 bar besleme basıncında itme yönünde 471 kg, çekme yönünde 442 kg teorik kuvvet üretir. Dikey kaldırmada sürtünme ve emniyet payı için bu değerin yaklaşık %70’i esas alınmalıdır.

İtme ve çekme kuvveti neden farklı?
Çekme yönünde mil, piston alanının bir kısmını kapatır. 100 mm çapta etkin alan itmede 78,5 cm², çekmede 73,6 cm²’dir; fark 32 mm mil çapından gelir.

Hangi sensör uyar?
Piston manyetik olduğu için gövde kanalına takılan reed (manyetik) veya PNP tipi silindir konum sensörleri kullanılabilir. Sensör ayrıca sipariş edilir.

Port dişi kaç?
100 mm çaplı SDA-S modellerinde port diş ölçüsü G3/8″‘tir.

Hangi hava ile çalıştırılmalı?
Filtrelenmiş ve yağlanmış hava kullanılmalıdır. Şartlandırıcı ile filtrelenmemiş hava, keçe ömrünü kısaltır.
