Kısaca
- Pnömatik nedir? Basınçlı havayla iş yapan sistemlerin genel adıdır.
- Hava dört durakta ilerler: kompresör, şartlandırıcı, valf, silindir.
- Hava sıkışabildiği için hızlıdır ama konumu hassas tutamaz.
- Kaçak kirlilik yapmaz; gıda ve ambalaj hatlarının tercih sebebi budur.
Pnömatik nedir diye sorulduğunda en kısa cevap şu: basınçlı havayı harekete çeviren teknolojinin adıdır. Elektrik motoru dönme üretir, hidrolik kuvvet üretir; pnömatik ise hızlı ve temiz doğrusal hareket üretir.
Bir ambalaj hattında kutuları iten kol, bir preste parçayı tutan çene, bir dolum makinesinde açılıp kapanan kapak; hepsi aynı mantıkla çalışır. Sıkıştırılmış hava bir silindire girer, pistonu iter, iş biter, hava dışarı atılır.
Pnömatik nedir, sistem neyden oluşur?
Havanın izlediği yol her tesiste aynıdır. Sıra değişmez, ve bir durak atlanırsa sorun bir sonrakinde ortaya çıkar.
1. Kompresör
Havayı sıkıştırıp tankta depolar. Sistemin enerji kaynağı. Kapasitesi hattın toplam tüketimine göre seçilir.
2. Şartlandırıcı
Havadaki suyu ve tozu süzer, basıncı sabitler, gerekiyorsa yağlar. Atlanırsa arıza valfte ve silindirde çıkar.
3. Valf
Havanın nereye ve ne zaman gideceğine karar verir. Solenoid, mekanik ya da elle kumandalı olabilir.
4. Silindir
Havayı doğrusal harekete çevirir. İşi fiilen yapan parça. Çap kuvveti, strok mesafeyi belirler.
Bu dördünü birbirine bağlayan şey rakor ve bağlantı elemanlarıdır. Hortum, dirsek, nipel ve te parçaları hattın damar sistemini kurar.
Katalogdan pnömatik ürünler
Fiyat ve stok durumu anlık gösterilir.
A110 Plastik Hava Tabancası – 110 mm
Orijinal fiyat: ₺269,90.₺219,90Şu andaki fiyat: ₺219,90.
WPU1000 Poliüretan Pnömatik Hortum 6,5x10mm Mavi 5mt
Orijinal fiyat: ₺509,90.₺389,90Şu andaki fiyat: ₺389,90.
200SER24DC 9 MM 24 DC Yedek Bobin (Soket Dahil)
Orijinal fiyat: ₺349,90.₺289,90Şu andaki fiyat: ₺289,90.
4V310-08 Tek Bobin Geniş Gövde 5-2 1/4 (24V)

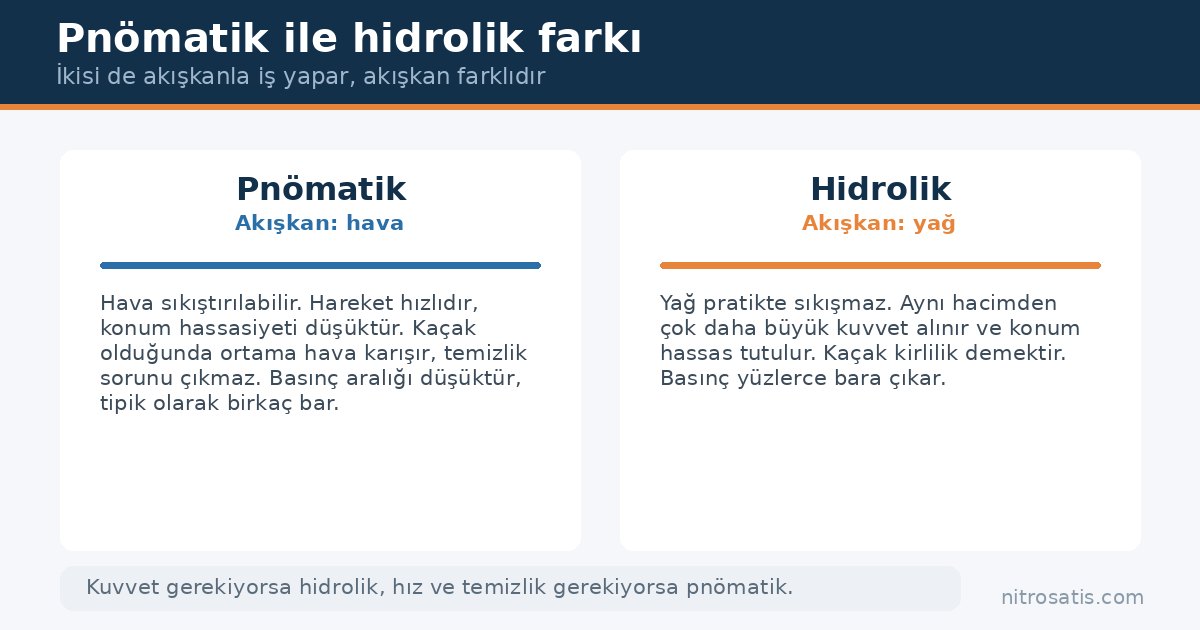

Orijinal fiyat: ₺1.179,90.₺949,90Şu andaki fiyat: ₺949,90.Pnömatik ile hidroliğin farkı
İkisi de akışkanla iş yapar. Ayrım tek bir özellikten çıkar: hava sıkıştırılabilir, yağ pratikte sıkışmaz.
| Konu | Pnömatik | Hidrolik |
|---|---|---|
| Kuvvet | Sınırlı | Çok yüksek |
| Hız | Yüksek | Orta |
| Konum hassasiyeti | Düşük, hava yaylanır | Yüksek |
| Kaçak olursa | Hava karışır, kirlilik yok | Yağ döker, temizlik sorunu |
| Tipik basınç | Birkaç bar | Yüzlerce bar |
Karar kuralı. Kuvvet gerekiyorsa hidrolik, hız ve temizlik gerekiyorsa pnömatik. Gıda ve ambalaj hatları hava tercih eder çünkü kaçak ürüne bulaşmaz.
Pnömatiğin güçlü ve zayıf yanları
Havanın sıkışabilir olması hem avantaj hem kısıt yaratır. Silindir bir engele çarptığında hava yaylanır, bu darbeyi yumuşatır ve sistemi korur. Aynı özellik, yük değiştiğinde pistonun tam olarak istenen noktada durmasını zorlaştırır.
Bu yüzden pnömatik, iki uç nokta arasında gidip gelen işlerde çok iyidir; ara konumda hassas durması gereken işlerde ek düzenek ister. Hız ayarı genellikle egzoz tarafını kısarak yapılır; susturucu ve hız ayar valfi bu işi görür.
Silindir ölçüleri uluslararası standarda bağlıdır; küçük çaplı yuvarlak gövdeli tipler için ISO 6432, profil gövdeli tipler için ISO 15552 kullanılır. Standart, farklı markaların birbirinin yerine takılabilmesini sağlar.
Pnömatikte hız nasıl ayarlanır?
Silindirin hızı, ilk akla gelenin aksine giriş havasını kısarak ayarlanmaz. Girişi kısmak pistonun kuvvetini düşürür ve hareketi düzensiz yapar. Doğru yöntem, silindirden çıkan havayı yani egzozu kısmaktır.
Egzoz kısıldığında piston, karşı taraftaki havayı yavaşça boşaltmak zorunda kalır ve düzgün bir hızla ilerler. Kuvvet ise tam basınçta kaldığı için değişmez. Bu işi hız ayar valfleri ve ayarlı susturucular yapar.
İkinci sık sorun, çok uzun ya da çok ince hortumdur. Hava hattı boyunca basınç kaybeder; hesapta doğru görünen bir silindir, yanlış hortumla beklenen kuvveti veremez. Hortum çapı silindirin hava tüketimine göre seçilir.
Pratik kural. Silindir yavaş çalışıyorsa önce hortum çapına ve hattaki kaçaklara bakın. Sorun çoğu zaman silindirde değil, ona giden yolda olur.
Pnömatik nedir sorusuna gelen diğer sorular
Pnömatik ne demek?
Kelime Yunanca “pneuma”, yani hava ve nefes kökünden gelir. Teknikte basınçlı havayla çalışan her sistem için kullanılır.
Pnömatik sistemde kaç bar basınç kullanılır?
Endüstriyel hatların çoğu tek haneli bar aralığında çalışır. Kesin değer kullanılan silindirin ve aletin veri sayfasında yazar; gereğinden yüksek basınç enerji israfı ve erken aşınma demektir.
Hava neden şartlandırılmalı?
Sıkışan hava içinde su, yağ buharı ve toz taşır. Bunlar valfin sürgüsünü aşındırır, silindirin contasını bozar. Şartlandırıcı bunları hattın başında ayırır.
Pnömatik silindir nasıl seçilir?
İki ölçü belirleyicidir: piston çapı gereken kuvveti, strok ise gereken mesafeyi verir. Çapı büyütmek kuvveti artırır ama hava tüketimini de artırır.
Pnömatik mi elektrikli mi?
Basit aç kapa hareketlerde pnömatik daha ucuz ve dayanıklıdır. Ara konumlarda hassas durma, konum geri bildirimi ve programlanabilir profil gerekiyorsa elektrikli tahrik öne çıkar.
Özetle. Pnömatik nedir sorusunun cevabı: basınçlı havayı harekete çeviren sistem. Kurulumu dört parçadan ibaret, ve zincirin en zayıf halkası genellikle atlanan şartlandırıcıdır. Pnömatik silindirler ve valfler katalogda ayrı ayrı listelenir.
