Kısaca
- Rakor nedir? Hattı bozmadan sökülebilen bağlantı parçasıdır.
- Nipel ve manşon sabittir; rakoru ayıran özellik sökülebilmesidir.
- Pnömatik rakor elle takılır, hidrolik rakor anahtarla sıkılır.
- Pnömatik rakor hidrolik hatta kullanılmaz; basınç farkı kat kat büyüktür.
Rakor nedir sorusunun en kısa cevabı şu: iki hattı birleştiren ve gerektiğinde hattı bozmadan ayrılabilen bağlantı parçasıdır. Nipel ve manşon da birleştirir, ama onları sökmek için boruyu çevirmek gerekir. Rakorda ise bağlantı kendi üzerinden açılır.
Bu tek özellik, rakoru bakım gerektiren her noktanın standart çözümü yapar. Pompa girişi, filtre çıkışı, sayaç bağlantısı ve sökülüp takılan her ekipman rakorla bağlanır.
Rakor nedir, hangi aileleri var?
Pnömatik hızlı rakor
Hortum elle itilerek takılır. İçerideki kavrama dişleri hortumu tutar, o-ring sızdırmazlığı sağlar. Sökmek için bilezik bastırılır. Alet gerektirmez, hız esastır.
Hidrolik rakor
Somun ve bilezikle mekanik olarak sıkılır. Yüzlerce bar basınca ve basınç darbelerine dayanacak şekilde tasarlanır. Montaj anahtar ister; sıkma torku üreticinin verdiği değerdedir.
Pirinç sıkmalı rakor
Somun sıkıldıkça içerideki bilezik boruyu kavrar ve sızdırmazlığı kurar. Su, gaz ve yakıt hatlarında yaygındır. Bakır ve plastik boruyla birlikte kullanılır.

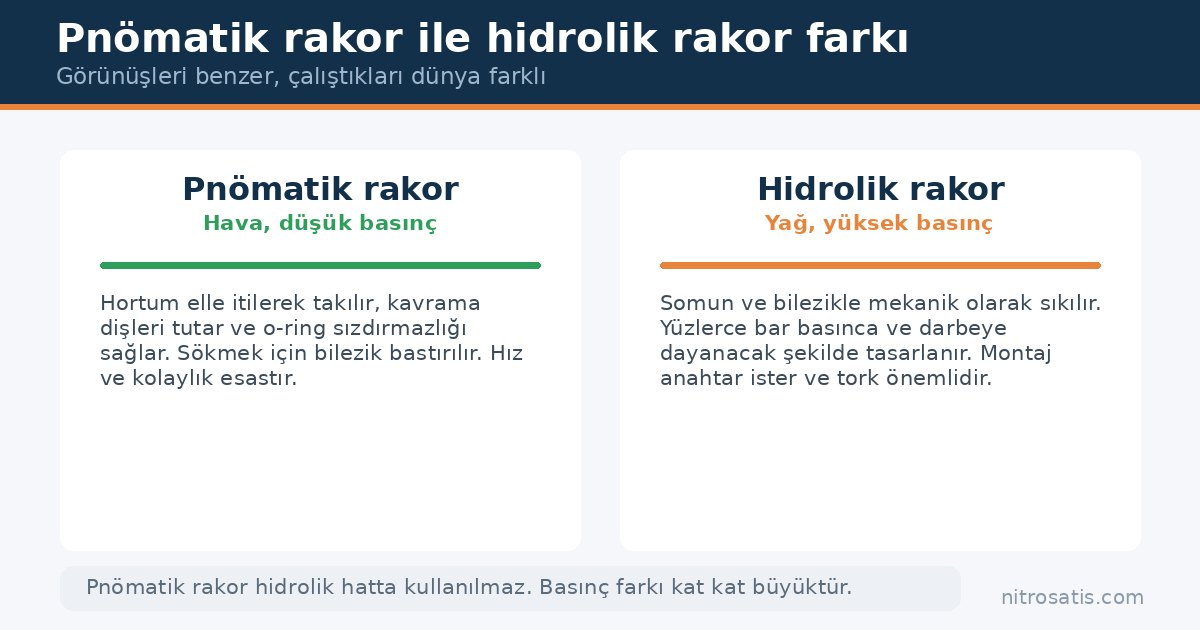

Pnömatik ile hidrolik rakor farkı
Karıştırılmaz. Pnömatik rakor birkaç bar için tasarlanmıştır, hidrolik hat ise yüzlerce bara çıkar. Pnömatik rakoru hidrolik devreye takmak güvenlik sorunudur, ekonomi değil.
Katalogdan pnömatik bağlantı elemanları
Fiyat ve stok durumu anlık gösterilir.

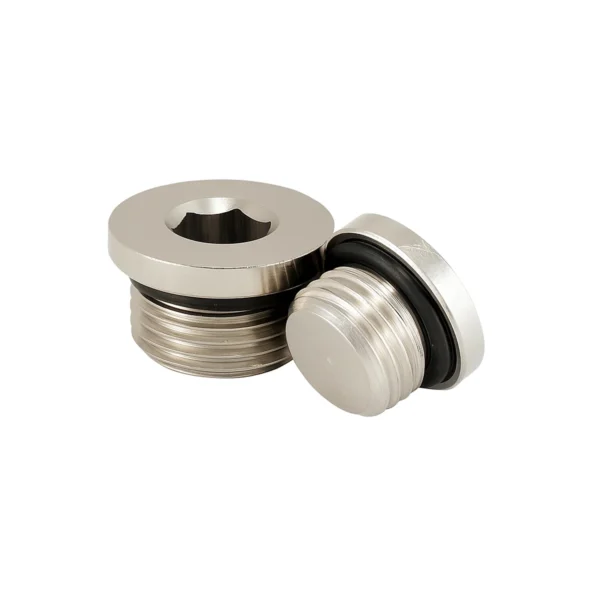

IBPG01 Pnömatik Alyan Başlı Tapa O-Ringli 1/8 (5’li Paket)
Orijinal fiyat: ₺299,90.₺239,90Şu andaki fiyat: ₺239,90.

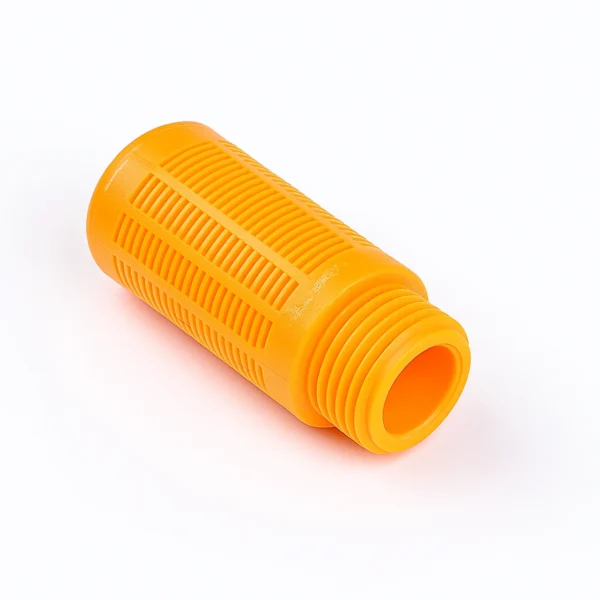

PSL02 Psl Serisi Plastik Pnömatik Susturucu 1/4 (5’li Paket)
Orijinal fiyat: ₺289,90.₺229,90Şu andaki fiyat: ₺229,90.

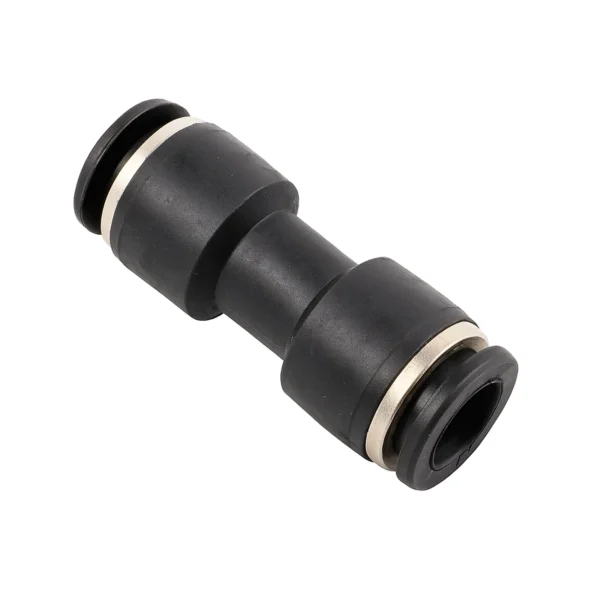

DPG12-10 Pnömatik Düşürücü Nipel 12 – 10 mm (5’li Paket)
Orijinal fiyat: ₺379,90.₺309,90Şu andaki fiyat: ₺309,90.
DPLFG10-02 Pnömatik Dişi Dirsek 1/4 – 10 (5’li Paket)
Orijinal fiyat: ₺769,90.₺619,90Şu andaki fiyat: ₺619,90.Seçerken nelere bakmalı?
| Ölçüt | Neye bakılır |
|---|---|
| Hortum ya da boru çapı | Pnömatikte dış çap esastır. Rakor bu ölçüye göre kavrar. |
| Diş ölçüsü ve standardı | Karşı ağzın dişi metrik mi BSP mi olduğu doğrulanır. Aynı sayı farklı standartta uymaz. |
| Basınç sınıfı | Hattın çalışma basıncı rakorun sınıfının altında kalmalı. Darbeli hatlarda pay bırakılır. |
| Gövde malzemesi | Genel kullanımda plastik ve pirinç. Gıda, kimyasal ve dış ortamda paslanmaz. |
| Geometri | Düz, dirsek, te, ye ya da döner tip. Döner tip titreşimli makinede hortum yorulmasını azaltır. |
Katalogda paslanmaz rakor ve pirinç rakor ayrı gruplardadır. Diş ölçülerinin tanımı ISO 7-1 standardında verilir.
Geometri seçimi hattı kısaltır
Rakorlar yalnızca düz değildir. Dirsek, te, ye ve döner tipler hattın nasıl kurulacağını doğrudan değiştirir ve doğru seçildiğinde hem yerden hem parçadan tasarruf sağlar.
Dirsek rakor, hortumu zorlamadan yön değiştirmeyi sağlar. Silindirin yan yüzüne doğrudan takılan bir dirsek, aynı işi gören düz rakor artı hortum kıvrımından daha az yer kaplar ve akışı daha az kısar.
Te ve ye rakor bir hattı ikiye ayırır. Ayrı bir kolektör kurmak yerine hattın üzerinde branşman almayı sağlar. Döner tip ise hortum bağlantısının kendi ekseninde dönmesine izin verir; sürekli hareket eden ve titreşen makinelerde hortumun burulup yorulmasını belirgin biçimde azaltır.
Montajda iki hata
Hortumu yarım itmek
Hortum sonuna kadar itilmelidir. Yarım itilmiş hortum ilk basınçta yerinden çıkabilir. Takıldıktan sonra hafifçe çekip oturduğunu doğrulayın.
Eğik kesim
Hortum ucu düz ve çapaksız kesilmelidir. Eğik uç o-ringin tam oturmasını engeller ve kaçak yapar. Hortum makası kullanın.
Rakor nedir sorusuna gelen diğer sorular
Rakor ile nipel arasındaki fark nedir?
Nipel sabit bir bağlantıdır; sökmek için hattı çevirmek gerekir. Rakor kendi üzerinden açılır ve hattı bozmadan ayrılır.
Döner rakor ne işe yarar?
Hortum bağlantısı kendi ekseninde döner. Titreşimli ve hareketli makinelerde hortumun burulup yorulmasını azaltır.
Rakor kaç kez sökülüp takılabilir?
Belirli bir sayı yoktur ama kavrama dişleri her sökmede biraz yıpranır. Tutmamaya başlayan rakorda hortumun ucundan birkaç santim kesip yeniden takmak çoğu zaman çözer.
Teflon bant rakorda kullanılır mı?
Dişli tarafta, konik dişte kullanılır. Hortumun girdiği tarafta gerekmez; orada sızdırmazlığı o-ring sağlar.
Plastik mi metal gövde?
Plastik gövde hafif ve ekonomiktir, genel hava hatlarında yeterlidir. Titreşim, darbe ve yüksek sıcaklık varsa metal gövde tercih edilir.
Özetle. Rakor nedir diye soranlara tek cümle: sökülebilen bağlantı. Seçimde çap, diş standardı ve basınç sınıfı sırayla doğrulanır; üçünden biri tutmazsa bağlantı ya kurulmaz ya sızdırır.
