Expflex, ARICA Hidrolik Pnömatik bünyesinde üretilen pnömatik ürün markasıdır. Katalogdaki en geniş marka ailesi olup silindirlerden bağlantı elemanlarına kadar bir pnömatik hattın tamamını kapsar.
Marka altındaki beş silindir serisi farklı montaj ihtiyaçlarına karşılık gelir: SDA-S kompakt short gövde, MA-S ISO 6432 kalem, MGPM üç milli kılavuzlu, KDNT ISO 15552 profil ve TN çift milli yassı tiptir. Bunların yanında valf, rakor, hortum ve bağlantı blokları da aynı marka altında bulunur.
Ürün Aileleri
| Ürün Grubu | Adet |
|---|---|
| SDA-S | 197 ürün |
| MA-S | 138 ürün |
| MGPM | 80 ürün |
| KDNT | 71 ürün |
| Bağlantı Blokları | 57 ürün |
| Tek-Çift Bobin Valfler | 48 ürün |
| TN | 43 ürün |
| Pnömatik Hortum | 33 ürün |
Seri seçerken nelere bakmalı?
- Montaj derinliği sınırlıysa: SDA-S (short) veya TN (yassı) gövde tercih edilir; ikisi de standart silindirlerden kısa yer kaplar.
- Yandan yük geliyorsa: MGPM üç milli kılavuzlu yapı bu yükü kılavuz millerine aktarır, piston keçesini korur.
- Aparat açısı sabit kalmalıysa: MGPM ve TN dönmez millidir; tutucu veya vantuz açısı korunur.
- Mevcut ISO silindirle değiştirme yapılacaksa: MA-S (ISO 6432) ve KDNT (ISO 15552) standart bağlantı ölçülerine sahiptir.
Sıkça Sorulan Sorular
Expflex hangi ürünleri kapsıyor?
Pnömatik silindirler (SDA-S, MA-S, MGPM, KDNT, TN), tek ve çift bobin valfler, rakor–fitting grubu, poliüretan hortumlar ve bağlantı blokları marka altında yer alır.
Silindir serileri arasındaki fark nedir?
Fark gövde biçimi ve kılavuzlamadan gelir: SDA-S kompakt, MA-S kalem tipi ve ISO 6432, MGPM üç milli kılavuzlu, KDNT ISO 15552 profil, TN çift milli yassı gövdedir. Piston çapı aynıysa itme kuvveti seriden bağımsız olarak aynıdır.
Silindirlere sensör takılabilir mi?
Beş serinin de pistonu manyetiktir; reed veya PNP tipi konum sensörleriyle uyumludur. Sensör ayrıca sipariş edilir.
Aras Kargo ile Hızlı Teslim

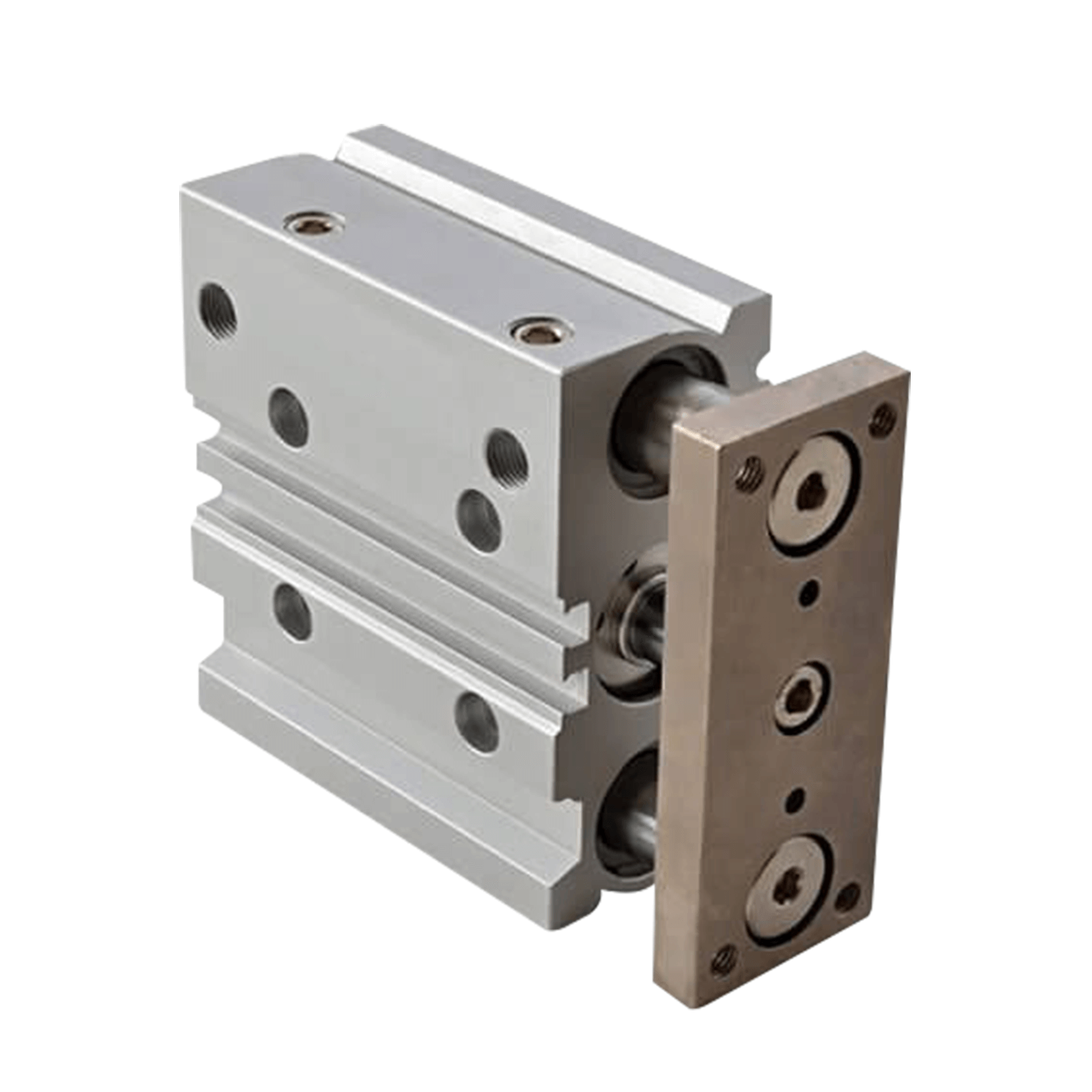

MGPM Çift Etkili Manyetik Yataklı Silindir 50x10mm
Orijinal fiyat: ₺7.769,90.₺6.249,90Şu andaki fiyat: ₺6.249,90.
50 adet stokta
Tüm ürünlerinde Sepette %10 Ek İndirim!
Bu üründeki kazancınız: ₺624,99
MGPM 50×10 Üç Milli Kılavuzlu Silindir, 50 mm piston çapı ve 10 mm strok ile çalışır. İki kılavuz mili sayesinde mil ±0,05° tolerans içinde dönmez ve yandan gelen yükü pistona bindirmeden taşır; 6 bar’da 118 kg itme kuvveti üretir.
50 adet stokta
Ürün Açıklaması
MGPM 50×10 Üç Milli Kılavuzlu Silindir: 50 mm Çapta Yönlendirilmiş Hareket
MGPM 50×10, çift etkili üç milli silindir ailesinin 50 mm çap ve 10 mm strok kombinasyonudur. Piston milinin iki yanına yerleştirilen kılavuz milleri, yandan gelen kuvvetleri karşılayarak hareketin doğrusallığını korur.
Bu yapı, tutma ve yerleştirme üniteleri, vantuzlu kaldırma kolları ve kalıp içi itici gibi yükün eksen dışından geldiği uygulamalarda tercih edilir. Standart bir silindirde bu yük piston keçesini zorlarken, MGPM’de kılavuz milleri üstlenir.
Öne Çıkan Teknik Özellikler
- Üç milli kılavuzlu yapı: Piston miline paralel iki kılavuz mili, yandan gelen kuvveti taşır. Bu sayede piston keçesi zorlanmaz ve silindir ömrü uzar.
- ±0,05° dönmezlik hassasiyeti: Mil ekseni etrafında dönmez; tutucu, vantuz veya kalıp bağlantısı açısını korur. Ayrı bir dönme engelleyici aparat gerekmez.
- 118 kg itme kuvveti (6 bar): 50 mm piston çapı 19,63 cm² etkin alan sunar; kuvvet besleme basıncıyla doğru orantılı değişir.
- Manyetik piston: Reed ve PNP konum sensörleriyle uyumludur; ileri ve geri uç konumu otomasyona bildirilebilir.
- kauçuk yastık tamponlama: Strok sonunda darbeyi yumuşatır, gövde ve bağlantı elemanlarındaki yorulmayı azaltır.
- G1/4″ port dişi: 50 mm çap için geçerli port ölçüsüdür; standart pnömatik rakorlarla doğrudan bağlanır.
Teknik Veri Tablosu
| Ürün Kodu | MGPM 50×10 |
| Seri | MGPM (üç milli, kılavuzlu, çift etkili) |
| Piston Çapı | 50 mm |
| Strok | 10 mm |
| Piston Alanı | 19,63 cm² |
| Dönmezlik Hassasiyeti | ±0,05° |
| Yatak Tipi | Kaydırmalı yatak (slide bearing) |
| Port Diş Ölçüsü | G1/4″ |
| Maksimum Çalışma Basıncı | 10 bar (1,0 MPa) |
| Minimum Çalışma Basıncı | 1,2 bar (0,12 MPa) |
| Piston Hızı | 50–500 mm/s |
| Tamponlama | Kauçuk yastık |
| Strok Toleransı | +1,5 / 0 mm |
| Çalışma Sıcaklığı | −10°C … +60°C |
| Çalışma Akışkanı | Hava |
Basınca Göre İtme Kuvveti
Aşağıdaki değerler 50 mm piston çapı için teorik itme kuvvetleridir. Uygulamada sürtünme kayıpları nedeniyle yaklaşık %10 pay bırakılması önerilir.
| Besleme Basıncı | Teorik İtme Kuvveti |
|---|---|
| 2 bar | 39 kg |
| 4 bar | 79 kg |
| 6 bar | 118 kg |
| 8 bar | 157 kg |
| 10 bar | 196 kg |
Sıkça Sorulan Sorular
MGPM 50×10 kaç kg iter?
6 bar besleme basıncında yaklaşık 118 kg teorik itme kuvveti üretir. Sürtünme ve emniyet payı için bu değerin yaklaşık %70’i esas alınmalıdır.
Üç milli silindirin normal silindirden farkı nedir?
Normal silindirde yandan gelen yük doğrudan piston miline ve keçeye biner. MGPM’de piston milinin iki yanındaki kılavuz milleri bu yükü taşır; mil eğilmez, keçe zorlanmaz.
Mil dönüyor mu?
Hayır. Kılavuz milleri sayesinde piston mili ekseni etrafında ±0,05° toleransın dışına çıkmaz. Tutucu veya vantuz açısını koruması gereken uygulamalar için uygundur.
Port dişi kaç?
50 mm çaplı MGPM modellerinde port diş ölçüsü G1/4″‘tir. Bu ölçü seride çapa göre değişir: 12–16 mm çaplarda M5, 20–40 mm çaplarda G1/8″, 50–63 mm çaplarda G1/4″.
Hangi basınç aralığında çalışır?
En az 1,2 bar, en çok 10 bar. Piston hızı 50–500 mm/s aralığında ayarlanabilir.
