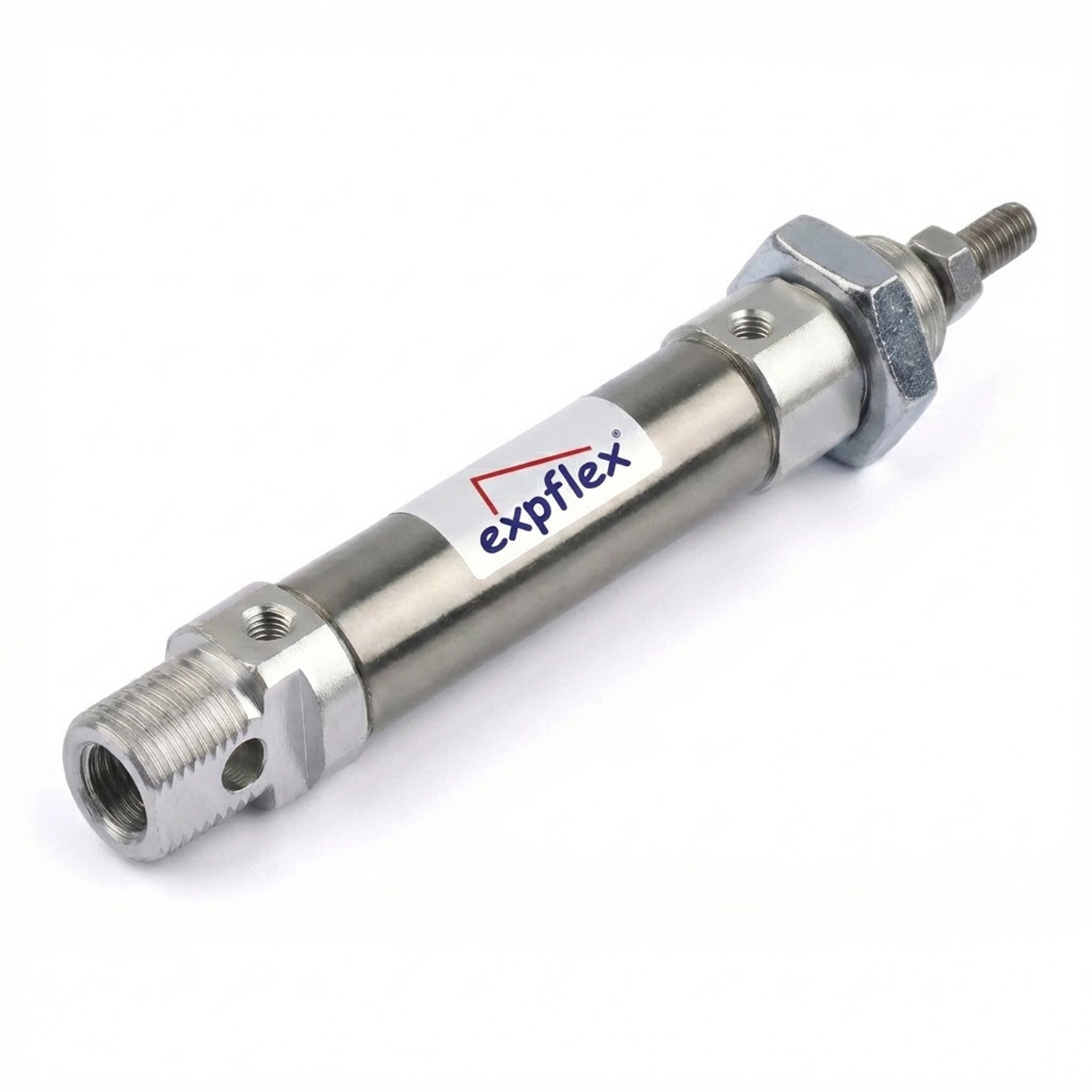

MA-S ISO Manyetik Kalem Silindir 25x270mm

Orijinal fiyat: ₺1.849,90.Şu andaki fiyat: ₺1.489,90.

50 adet stokta

Stok kodu: NSPS0338

MA-S 25×270 ISO Manyetik Kalem Silindir, 25 mm piston çapı ve 270 mm strok ile 6 bar besleme altında 29 kg itme kuvveti üretir. ISO 6432 bağlantı ölçülerine sahiptir; manyetik pistonu reed veya PNP sensörle konum algılamaya izin verir.

50 adet stokta

Bu ürünü WhatsApp’tan sorun
Hafta içi 17:00'ye kadar verilen siparişler ertesi gün kargodaAras Kargo ile gönderim
  • 2500₺ ve üzeri ücretsiz kargo
  • Kullanılmamış ürünlerde 14 iş günü içinde iade
  • Tüm ürünler yeni ve faturalı
Havale/EFT ile Ödemelerde %3 Ek İndirim
Sepetinize ₺2.500,00'lik Daha Ürün Ekleyin Kargo Ücreti Ödemeyin!

MA-S 25×270 ISO Manyetik Kalem Silindir: 25 mm Çapta Doğrusal Hareket

MA-S 25×270, çift etkili manyetik kalem silindir ailesinin 25 mm çap ve 270 mm strok kombinasyonudur. Bağlantı ölçüleri ISO 6432 standardına uygundur; aynı ölçüdeki başka bir ISO 6432 silindirle doğrudan değiştirilebilir.

270 mm strok, kalem silindirler için uzun sayılan bir mesafedir. Mil kılavuzsuz çalıştığı için yükün eksen doğrultusunda kalması, gerekiyorsa mile ayrı bir kızak eşlik etmesi önerilir.

Öne Çıkan Teknik Özellikler

  • 29 kg itme / 25 kg çekme (6 bar): 25 mm piston çapı itmede 4,9 cm², çekmede 4,1 cm² etkin alan sunar; fark 10 mm mil çapından gelir.
  • ISO 6432 uyumlu: Bağlantı ve montaj ölçüleri standarda uygundur; aynı ölçüdeki başka bir ISO 6432 silindirle doğrudan değiştirilebilir.
  • Manyetik piston: Reed ve PNP konum sensörleriyle uyumludur; ileri ve geri uç konumu ayrı bir sınır anahtarı olmadan otomasyona bildirilebilir.
  • Yuvarlak paslanmaz gövde: Ø22 mm gövde çapıyla kalem formundadır; dar kesitli olduğu için makine üzerinde az yer kaplar.
  • G1/8″ port dişi: Standart pnömatik rakorlarla doğrudan bağlanır.
  • M10x1,25 mil dişi / M22x1,5 arka bağlantı: Çatal, mafsal başı veya arka flanş doğrudan vidalanır.

Teknik Veri Tablosu

Ürün Kodu MA-S 25×270
Seri MA-S (çift etkili, manyetik kalem silindir, ISO 6432)
Piston Çapı 25 mm
Strok 270 mm
Mil Çapı 10 mm
Gövde Çapı 22 mm
Piston Alanı (itme / çekme) 4,9 cm² / 4,1 cm²
Port Diş Ölçüsü G1/8″
Mil Diş Ölçüsü M10x1,25
Arka Bağlantı Dişi M22x1,5
Standart ISO 6432
Maksimum Çalışma Basıncı 10 bar
Çalışma Sıcaklığı −20°C … +80°C (NBR)
Çalışma Akışkanı Filtrelenmiş ve yağlanmış hava

Basınca Göre İtme ve Çekme Kuvveti

Aşağıdaki değerler 25 mm piston çapı için teorik kuvvetlerdir. Uygulamada sürtünme kayıpları nedeniyle yaklaşık %10 pay bırakılması önerilir.

Besleme Basıncı İtme Kuvveti Çekme Kuvveti
2 bar 9,8 kg 8,2 kg
4 bar 20 kg 16 kg
6 bar 29 kg 25 kg
8 bar 39 kg 33 kg
10 bar 49 kg 41 kg

Sıkça Sorulan Sorular

MA-S 25×270 kaç kg iter?
6 bar besleme basıncında itme yönünde 29 kg, çekme yönünde 25 kg teorik kuvvet üretir. Sürtünme ve emniyet payı için bu değerin yaklaşık %70’i esas alınmalıdır.

İtme ve çekme kuvveti neden farklı?
Çekme yönünde mil, piston alanının bir kısmını kapatır. 25 mm çapta etkin alan itmede 4,9 cm², çekmede 4,1 cm²’dir; fark 10 mm mil çapından gelir.

ISO 6432 ne anlama geliyor?
Mini silindirlerin bağlantı ve montaj ölçülerini tanımlayan uluslararası standarttır. Aynı çap ve stroktaki başka bir ISO 6432 silindirle yerine takılabilir; aparat değiştirmek gerekmez.

Hangi sensör uyar?
Piston manyetik olduğu için gövdeye kelepçeyle tutturulan reed (manyetik) veya PNP tipi silindir konum sensörleri kullanılabilir. Sensör ayrıca sipariş edilir.

Port dişi kaç?
25 mm çaplı MA-S modellerinde port diş ölçüsü G1/8″‘tir.

270 mm strokta mile yandan yük binebilir mi?
Kalem silindirlerde mil kılavuzsuzdur; yükü yalnızca eksen doğrultusunda taşır. 270 mm gibi uzun stroklarda yandan gelen kuvvet mili zorlar ve keçe ömrünü kısaltır. Bu tür uygulamalarda mile ayrı bir kızak veya kılavuz eklenmesi önerilir.
