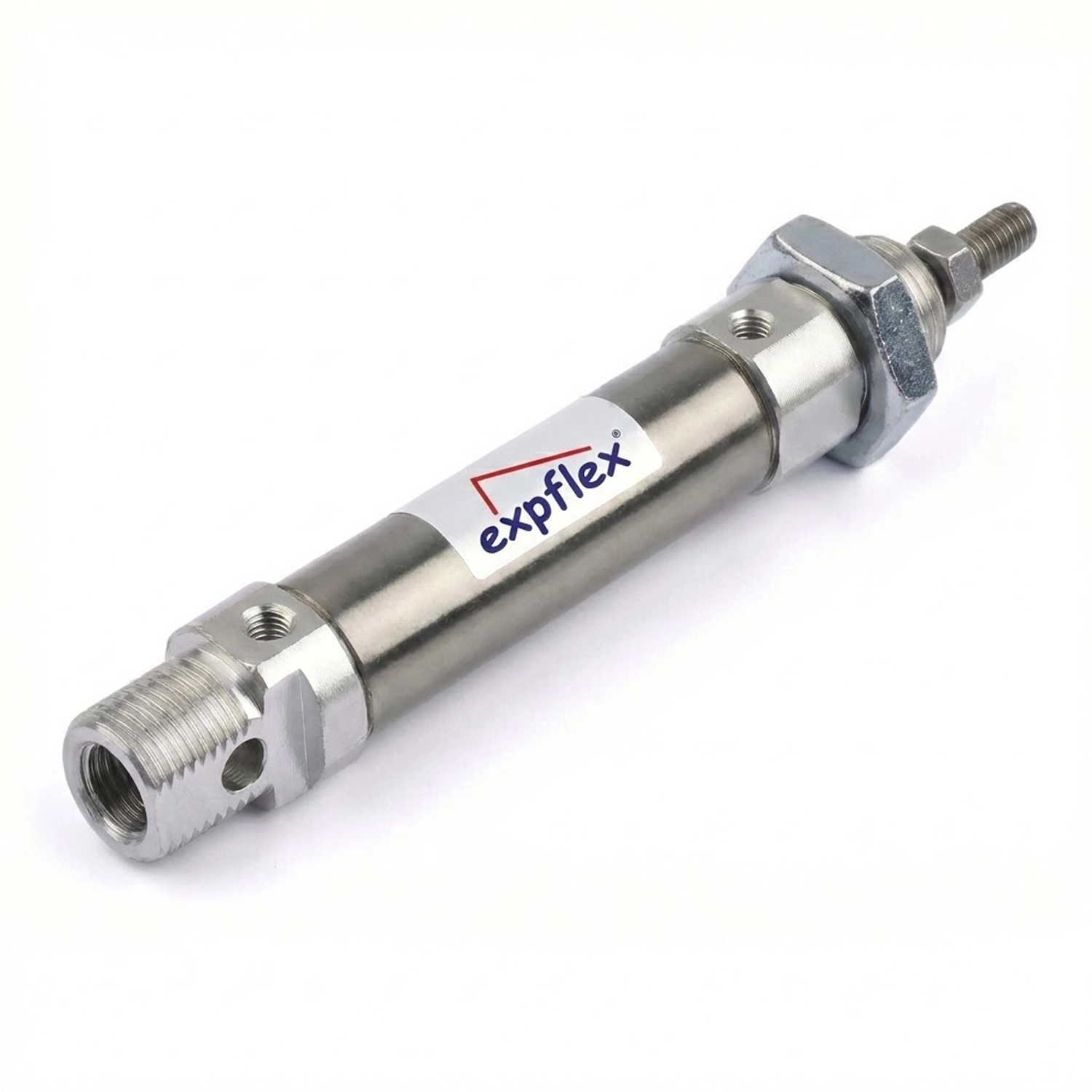

MA-S ISO Manyetik Kalem Silindir 20x500mm
Orijinal fiyat: ₺2.389,90.₺1.929,90Şu andaki fiyat: ₺1.929,90.
50 adet stokta
Tüm ürünlerinde Sepette %10 Ek İndirim!
Bu üründeki kazancınız: ₺192,99
MA-S 20×500 ISO Manyetik Kalem Silindir, 20 mm piston çapı ve 500 mm strok ile 6 bar besleme altında 19 kg itme kuvveti üretir. ISO 6432 bağlantı ölçülerine sahiptir; manyetik pistonu reed veya PNP sensörle konum algılamaya izin verir.
50 adet stokta
Ürün Açıklaması

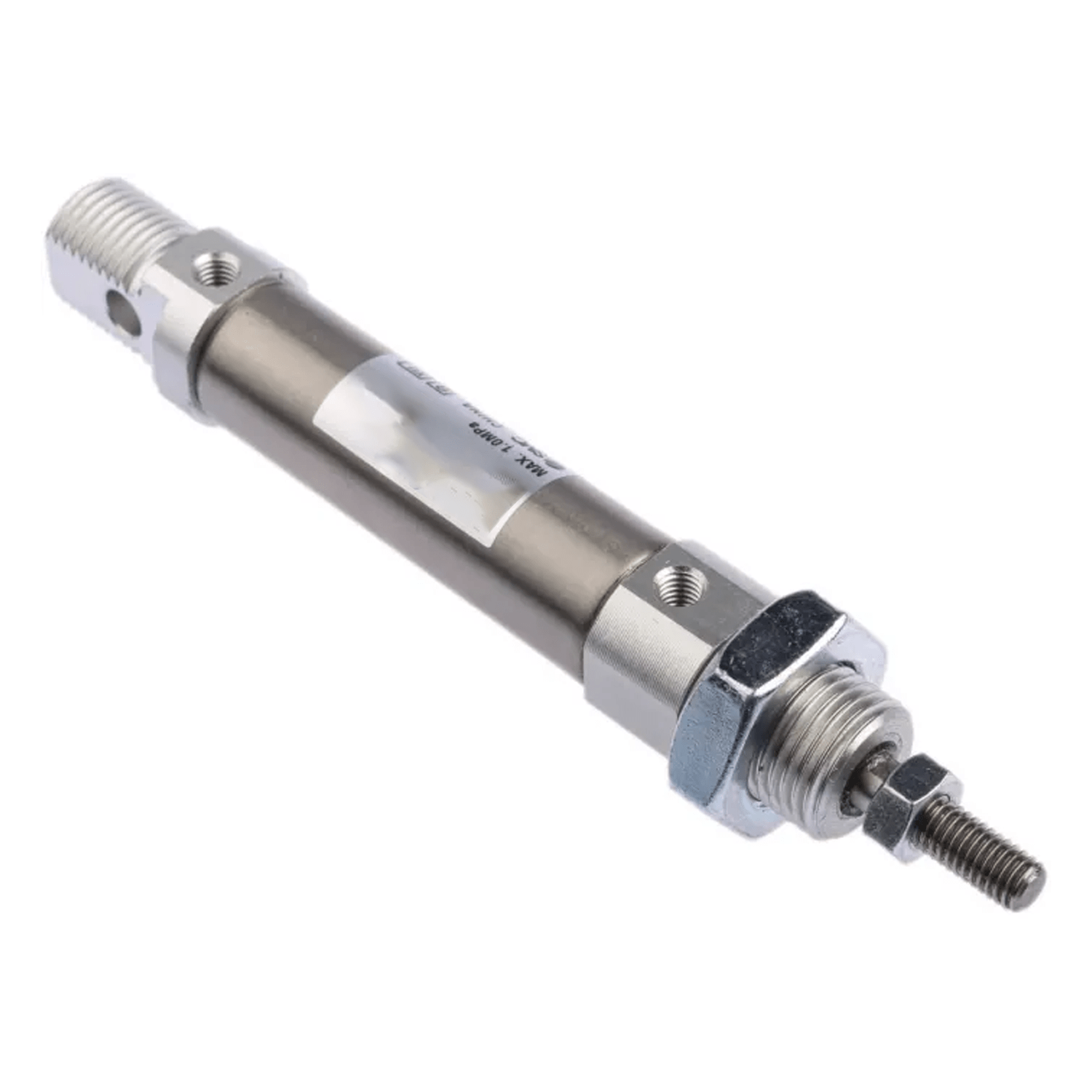

MA-S 20×500 ISO Manyetik Kalem Silindir: 20 mm Çapta Doğrusal Hareket
MA-S 20×500, çift etkili manyetik kalem silindir ailesinin 20 mm çap ve 500 mm strok kombinasyonudur. Bağlantı ölçüleri ISO 6432 standardına uygundur; aynı ölçüdeki başka bir ISO 6432 silindirle doğrudan değiştirilebilir.
500 mm strok, kalem silindirler için uzun sayılan bir mesafedir. Mil kılavuzsuz çalıştığı için yükün eksen doğrultusunda kalması, gerekiyorsa mile ayrı bir kızak eşlik etmesi önerilir.
Öne Çıkan Teknik Özellikler
- 19 kg itme / 16 kg çekme (6 bar): 20 mm piston çapı itmede 3,14 cm², çekmede 2,64 cm² etkin alan sunar; fark 8 mm mil çapından gelir.
- ISO 6432 uyumlu: Bağlantı ve montaj ölçüleri standarda uygundur; aynı ölçüdeki başka bir ISO 6432 silindirle doğrudan değiştirilebilir.
- Manyetik piston: Reed ve PNP konum sensörleriyle uyumludur; ileri ve geri uç konumu ayrı bir sınır anahtarı olmadan otomasyona bildirilebilir.
- Yuvarlak paslanmaz gövde: Ø22 mm gövde çapıyla kalem formundadır; dar kesitli olduğu için makine üzerinde az yer kaplar.
- G1/8″ port dişi: Standart pnömatik rakorlarla doğrudan bağlanır.
- M8 mil dişi / M22x1,5 arka bağlantı: Çatal, mafsal başı veya arka flanş doğrudan vidalanır.
Teknik Veri Tablosu
| Ürün Kodu | MA-S 20×500 |
| Seri | MA-S (çift etkili, manyetik kalem silindir, ISO 6432) |
| Piston Çapı | 20 mm |
| Strok | 500 mm |
| Mil Çapı | 8 mm |
| Gövde Çapı | 22 mm |
| Piston Alanı (itme / çekme) | 3,14 cm² / 2,64 cm² |
| Port Diş Ölçüsü | G1/8″ |
| Mil Diş Ölçüsü | M8 |
| Arka Bağlantı Dişi | M22x1,5 |
| Standart | ISO 6432 |
| Maksimum Çalışma Basıncı | 10 bar |
| Çalışma Sıcaklığı | −20°C … +80°C (NBR) |
| Çalışma Akışkanı | Filtrelenmiş ve yağlanmış hava |
Basınca Göre İtme ve Çekme Kuvveti
Aşağıdaki değerler 20 mm piston çapı için teorik kuvvetlerdir. Uygulamada sürtünme kayıpları nedeniyle yaklaşık %10 pay bırakılması önerilir.
| Besleme Basıncı | İtme Kuvveti | Çekme Kuvveti |
|---|---|---|
| 2 bar | 6,3 kg | 5,3 kg |
| 4 bar | 13 kg | 11 kg |
| 6 bar | 19 kg | 16 kg |
| 8 bar | 25 kg | 21 kg |
| 10 bar | 31 kg | 26 kg |
Sıkça Sorulan Sorular
MA-S 20×500 kaç kg iter?
6 bar besleme basıncında itme yönünde 19 kg, çekme yönünde 16 kg teorik kuvvet üretir. Sürtünme ve emniyet payı için bu değerin yaklaşık %70’i esas alınmalıdır.
İtme ve çekme kuvveti neden farklı?
Çekme yönünde mil, piston alanının bir kısmını kapatır. 20 mm çapta etkin alan itmede 3,14 cm², çekmede 2,64 cm²’dir; fark 8 mm mil çapından gelir.
ISO 6432 ne anlama geliyor?
Mini silindirlerin bağlantı ve montaj ölçülerini tanımlayan uluslararası standarttır. Aynı çap ve stroktaki başka bir ISO 6432 silindirle yerine takılabilir; aparat değiştirmek gerekmez.
Hangi sensör uyar?
Piston manyetik olduğu için gövdeye kelepçeyle tutturulan reed (manyetik) veya PNP tipi silindir konum sensörleri kullanılabilir. Sensör ayrıca sipariş edilir.
Port dişi kaç?
20 mm çaplı MA-S modellerinde port diş ölçüsü G1/8″‘tir.
500 mm strokta mile yandan yük binebilir mi?
Kalem silindirlerde mil kılavuzsuzdur; yükü yalnızca eksen doğrultusunda taşır. 500 mm gibi uzun stroklarda yandan gelen kuvvet mili zorlar ve keçe ömrünü kısaltır. Bu tür uygulamalarda mile ayrı bir kızak veya kılavuz eklenmesi önerilir.
