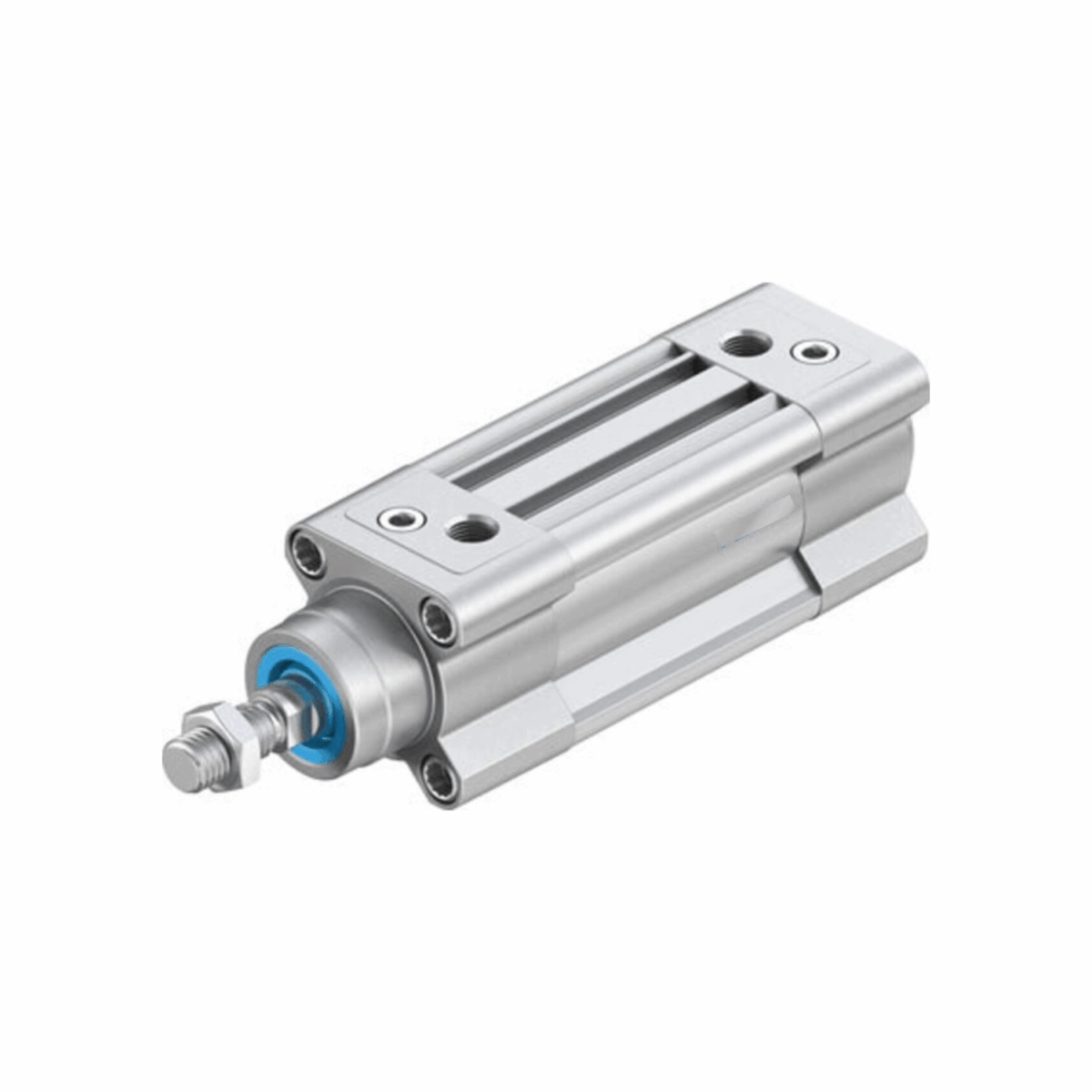

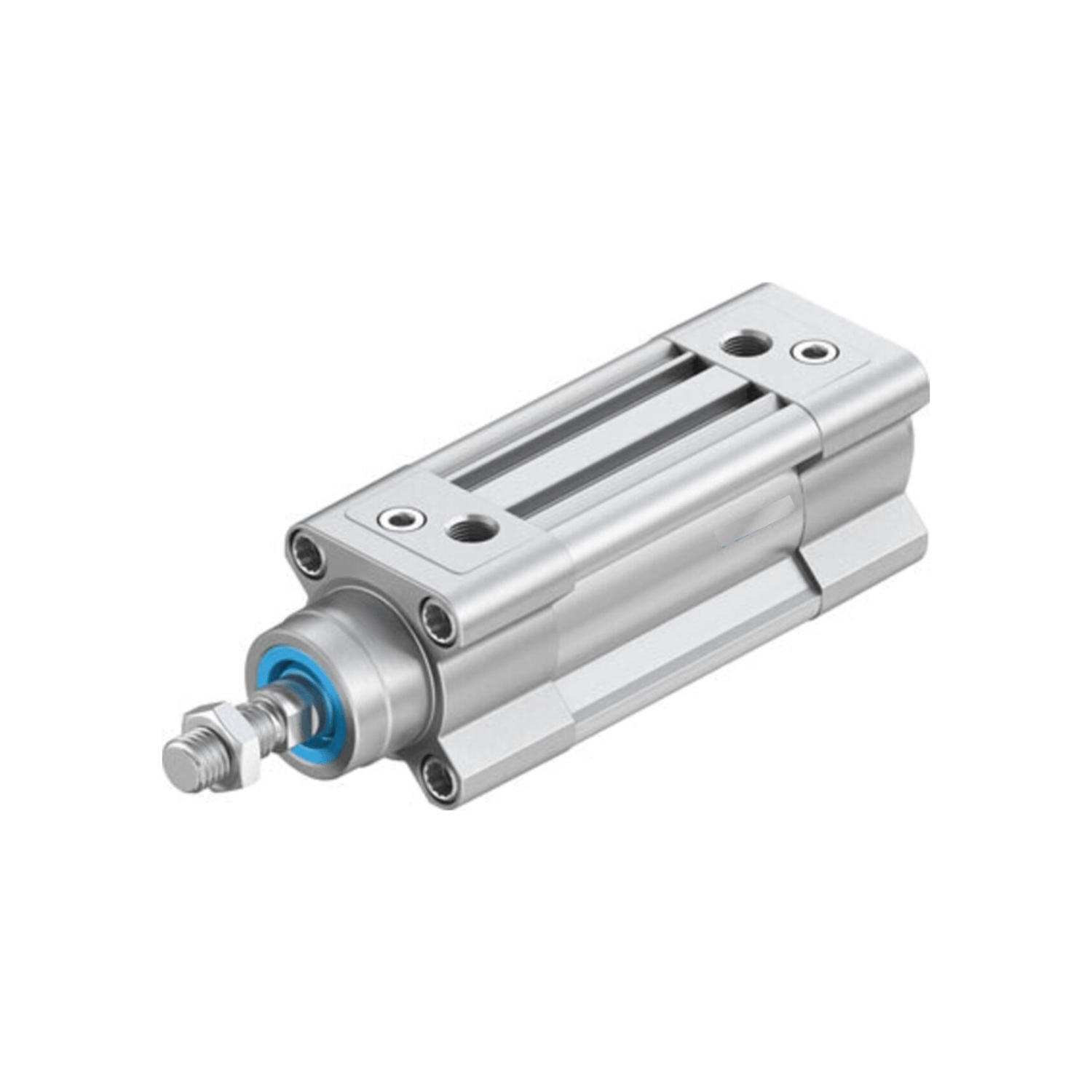

KDNT Manyetik Yastıklı Silindir (ISO 6431) 32x160mm
Orijinal fiyat: ₺1.739,90.₺1.399,90Şu andaki fiyat: ₺1.399,90.
50 adet stokta
Tüm ürünlerinde Sepette %10 Ek İndirim!
Bu üründeki kazancınız: ₺139,99
KDNT 32×160 ISO 15552 Manyetik Yastıklı Silindir, 32 mm piston çapı ve 160 mm strok ile 6 bar besleme altında 48 kg itme kuvveti üretir. Her iki uçtaki ayarlanabilir yastıklama, strok sonundaki darbeyi vidayla ayarlanabilir şekilde yumuşatır.
50 adet stokta
Ürün Açıklaması
KDNT 32×160 ISO 15552 Manyetik Yastıklı Silindir: 32 mm Çapta Standart Güç
KDNT 32×160, çift etkili profil silindir ailesinin 32 mm çap ve 160 mm strok kombinasyonudur. Bağlantı ve montaj ölçüleri ISO 15552 standardına uygundur (eski adıyla ISO 6431); aynı ölçüdeki başka bir ISO silindirle yerine takılabilir.
Her iki uçtaki ayarlanabilir yastıklama, pistonun strok sonuna sert vurmasını engeller. 50–800 mm/s aralığındaki çalışma hızı ve 12 mm mil çapıyla besleme, sıkma, itme ve kaldırma uygulamalarında kullanılır.
Öne Çıkan Teknik Özellikler
- 48 kg itme / 41 kg çekme (6 bar): 32 mm piston çapı itmede 8 cm², çekmede 6,9 cm² etkin alan sunar; fark 12 mm mil çapından gelir.
- ISO 15552 uyumlu (eski adıyla ISO 6431): Gövde, bağlantı ve montaj ölçüleri standarda uygundur. Aynı çap ve stroktaki başka bir ISO silindirle doğrudan değiştirilebilir.
- Ayarlanabilir yastıklama: Her iki uçtaki yastıklama vidasıyla strok sonu darbesi ayarlanır. Yüksek hızda çalışan hatlarda gövde ve bağlantı elemanlarındaki yorulmayı azaltır.
- Manyetik piston: Reed ve PNP konum sensörleriyle uyumludur; ileri ve geri uç konumu otomasyona bildirilebilir.
- 50–800 mm/s çalışma hızı: Geniş hız aralığı sayesinde hem yavaş besleme hem hızlı çevrim uygulamalarında kullanılabilir.
- Yağlama gerektirmez: Normal koşullarda ek yağlama istemez; gerekirse ISO VG32 türbin yağı kullanılır.
- Normal, FA, FB, CA, LB ve TC tipi montaj aksesuarları: Ayak, ön/arka flanş, mafsal ve muylu bağlantı aparatları standart olarak temin edilebilir.
Teknik Veri Tablosu
| Ürün Kodu | KDNT 32×160 |
| Seri | KDNT (çift etkili, manyetik, yastıklı — ISO 15552) |
| Piston Çapı | 32 mm |
| Strok | 160 mm |
| Mil Çapı | 12 mm |
| Piston Alanı (itme / çekme) | 8 cm² / 6,9 cm² |
| Port Diş Ölçüsü | G1/8″ |
| Mil Diş Ölçüsü | M10x1,25 |
| Gövde Boyu (stroksuz) | 120 mm |
| Toplam Boy (gövde + strok) | 280 mm |
| Çalışma Basıncı | 1–10 bar (0,1–1,0 MPa) |
| Basınç Direnci | 15 bar (1,5 MPa) |
| Çalışma Hızı | 50–800 mm/s |
| Yastıklama | Ayarlanabilir yastıklama |
| Çalışma Sıcaklığı | −5°C … +70°C (NBR) · −10°C … +150°C (VİTON) |
| Çalışma Akışkanı | Filtrelenmiş hava |
| Standart | ISO 15552 (eski ISO 6431) |
Basınca Göre İtme ve Çekme Kuvveti
Aşağıdaki değerler 32 mm piston çapı için teorik kuvvetlerdir. Uygulamada sürtünme kayıpları nedeniyle yaklaşık %10 pay bırakılması önerilir.
| Besleme Basıncı | İtme Kuvveti | Çekme Kuvveti |
|---|---|---|
| 2 bar | 16 kg | 14 kg |
| 4 bar | 32 kg | 28 kg |
| 6 bar | 48 kg | 41 kg |
| 8 bar | 64 kg | 55 kg |
| 10 bar | 80 kg | 69 kg |
Sıkça Sorulan Sorular
KDNT 32×160 kaç kg iter?
6 bar besleme basıncında itme yönünde 48 kg, çekme yönünde 41 kg teorik kuvvet üretir. Sürtünme ve emniyet payı için bu değerin yaklaşık %70’i esas alınmalıdır.
ISO 15552 ile ISO 6431 aynı şey mi?
Evet. ISO 6431, profil silindirlerin bağlantı ölçülerini tanımlayan eski standarttı; ISO 15552 onun yerini aldı ve ölçüler uyumludur. Eski standarda göre alınmış aparatlar bu silindire takılır.
Yastıklama ne işe yarar?
Piston strok sonuna geldiğinde havayı dar bir kanaldan boşaltarak yavaşlatır. Gövdedeki vidayla sertliği ayarlanır; ayarsız bırakılırsa yüksek hızda sert vuruş yapar.
Hangi sensör uyar?
Piston manyetik olduğu için gövde kanalına takılan reed (manyetik) veya PNP tipi silindir konum sensörleri kullanılabilir. Sensör ayrıca sipariş edilir.
Port dişi kaç?
32 mm çaplı KDNT modellerinde port diş ölçüsü G1/8″‘tir.
Toplam boyu ne kadar?
Mil içerideyken gövde boyu 120 mm’dir; 160 mm strok eklendiğinde toplam 280 mm yer gerekir. Montaj alanını buna göre planlayın.
Yağlamalı hava gerekir mi?
Hayır, normal koşullarda ek yağlama gerekmez. Ağır çevrimli uygulamalarda şartlandırıcıya ISO VG32 türbin yağı konabilir.
