Kısaca
- Redüksiyon nedir? Farklı ölçüdeki iki hattı birbirine bağlayan geçiş parçasıdır.
- Ölçü her zaman büyükten küçüğe yazılır: 1/2″ x 3/8″.
- Aynı sayı farklı diş standardında uymaz; önce BSP mi NPT mi belirlenir.
- Kesit daralması akış hızını artırır, gereksiz küçültme basınç kaybı yaratır.
Redüksiyon nedir diye soranlar genelde şu durumla karşılaşmıştır: hat 1/2 inç, takılacak parça 3/8 inç. Araya giren ve iki ölçüyü birleştiren parçanın adı redüksiyondur. Piyasada rakor redüksiyon, kovan ya da düşürücü olarak da geçer.
Görevi basit ama seçimi göründüğünden fazla ayrıntı taşır: ölçü, diş yönü, diş standardı ve sızdırmazlık biçimi. Dördü birden tutmazsa parça ya takılmaz ya sızdırır.
Redüksiyon nedir, hangi tipleri var?
Tipi belirleyen şey ölçü değil, iki ucun diş yönüdür. Hattaki mevcut ağızlar dişi mi erkek mi, buna göre seçilir.
Kovan redüksiyon
Dışı büyük erkek diş, içi küçük dişi diş. Büyük ölçülü bir dişi ağza vidalanır ve küçük ölçülü erkek dişi kabul eder. Hatta neredeyse hiç uzunluk eklemez.
Nipel redüksiyon
İki ucu da erkek, ölçüleri farklı. İki dişi ağzı birbirine bağlar. Hattı bir miktar uzatır, dar yerlerde bu sorun olabilir.
Manşonlu redüksiyon
Bir ucu dişi bir ucu erkek. Ara parça gerekmeden geçiş sağlar ve en kısa çözümdür. Yön doğru seçilmezse iş görmez.

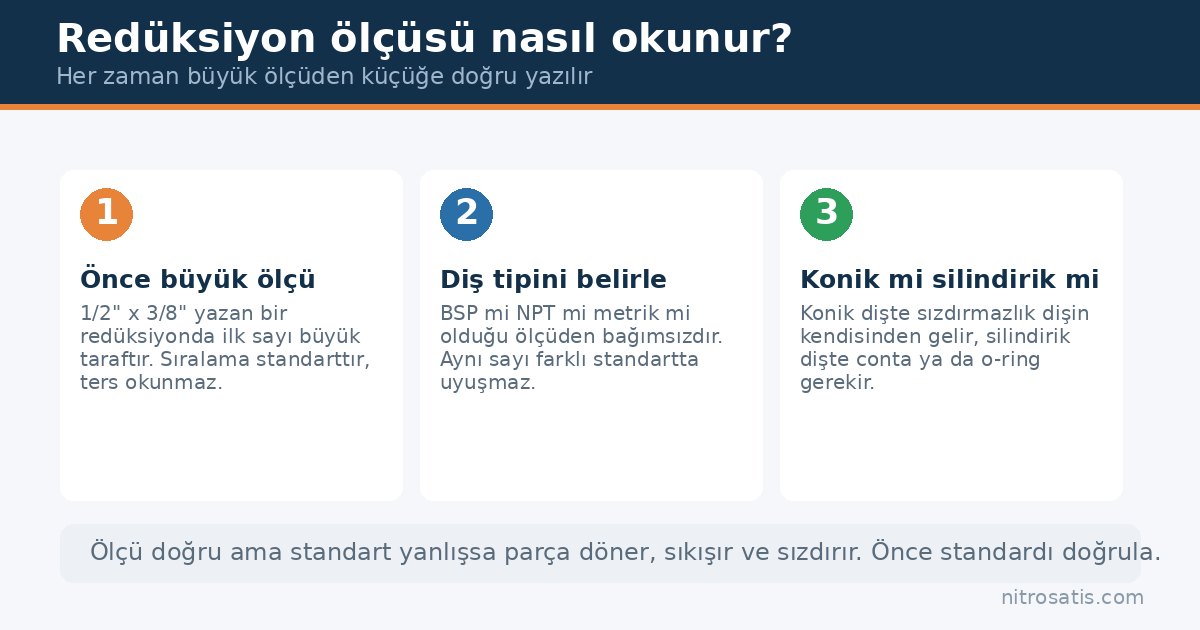

Ölçü nasıl okunur?
Redüksiyon ölçüsü her zaman büyük taraftan küçüğe doğru yazılır. 1/2″ x 3/8″ yazan bir parçada büyük uç 1/2 inçtir. Bu sıralama standarttır ve ters okunmaz.
Asıl karıştırılan şey ölçü değil standarttır. Aynı 1/2 inç ifadesi BSP’de ve NPT’de farklı diş adımına ve farklı koniklik açısına karşılık gelir. İki standart birbirine zorla takılabilir ama sızdırır ve dişi bozar. Boru dişlerinin tanımı ISO 7-1 standardında verilir.
Konik mi silindirik mi? Konik dişte sızdırmazlık dişin kendisinden gelir, sıkıldıkça kavrar. Silindirik dişte diş sadece tutar; sızdırmazlığı o-ring ya da conta sağlar. Silindirik dişi conta koymadan sıkmak sızıntının en yaygın sebebidir.
Katalogdan paslanmaz redüksiyon
Fiyat ve stok durumu anlık gösterilir.
AISI 304 Paslanmaz Dişli Redüksiyon 1/4″ – 1/8″
Orijinal fiyat: ₺289,90.₺219,90Şu andaki fiyat: ₺219,90.
AISI 304 Paslanmaz Dişli Redüksiyon 3/8″ – 1/4″
Orijinal fiyat: ₺299,90.₺219,90Şu andaki fiyat: ₺219,90.
AISI 304 Paslanmaz Dişli Redüksiyon 1/2″ – 1/4″
Orijinal fiyat: ₺309,90.₺229,90Şu andaki fiyat: ₺229,90.
AISI 304 Paslanmaz Dişli Redüksiyon 1/2″ – 3/8″
Orijinal fiyat: ₺309,90.₺229,90Şu andaki fiyat: ₺229,90.Malzeme seçimi
| Malzeme | Nerede |
|---|---|
| Pirinç | Temiz su, ısıtma, genel tesisat ve basınçlı hava. Ekonomik ve işlenmesi kolay. |
| AISI 304 paslanmaz | Gıda teması, dış ortam, hafif kimyasal. Genel amaçlı paslanmaz seçimi. |
| AISI 316 paslanmaz | Klorür bulunan ortam: deniz kıyısı, tuzlu su, agresif kimyasal. 304’ten dayanıklıdır. |
Farklı metalleri arka arkaya bağlarken dikkat gerekir; nemli ortamda temas eden farklı metaller arasında korozyon hızlanabilir. Aynı hatta mümkün olduğunca aynı malzemede kalmak en sağlamıdır. Katalogda mekanik tesisat parçaları malzemeye göre ayrılmıştır.
Sık yapılan iki hata
Gereksiz küçültme
Her daralma akış hızını artırır ve basınç kaybı yaratır. Uzun hatta arka arkaya konan redüksiyonlar toplamda ciddi kayıp yapar. Ölçü düşürmek yerine hattı baştan doğru çapla kurmak gerekir.
Aşırı sıkma
Konik diş sıkıldıkça kavrar, bu yüzden fazla sıkmak dişi çatlatabilir. Özellikle pirinç parçalarda sınırı geçmek kolaydır. Sızdırıyorsa daha çok sıkmak değil, dişi ve contayı kontrol etmek gerekir.
Redüksiyon nedir sorusuna gelen diğer sorular
Redüksiyon ile nipel arasındaki fark nedir?
Nipel iki ucu erkek dişli bir bağlantı parçasıdır ve iki ucu genelde aynı ölçüdedir. Redüksiyonda iki uç farklı ölçüdedir; amacı ölçü değiştirmektir. İki ucu farklı ölçüde olan nipele redüksiyon nipel denir.
1/2 x 3/8 ne demek?
Büyük ucun 1/2 inç, küçük ucun 3/8 inç olduğunu gösterir. Sıralama her zaman büyükten küçüğedir.
BSP ile NPT birbirine takılır mı?
Takılmaz. Diş adımları ve koniklik açıları farklıdır. Zorlandığında birkaç tur döner, sızdırır ve karşı dişi bozar. Standardı önceden doğrulamak gerekir.
Redüksiyon basınç kaybı yapar mı?
Yapar. Kesit daraldığında akış hızlanır ve sürtünme kaybı artar. Tek parçada etkisi küçüktür, arka arkaya kullanıldığında toplamı hissedilir.
Teflon bant her dişte kullanılır mı?
Konik dişte yaygın olarak kullanılır ve sızdırmazlığa yardımcı olur. O-ringli silindirik dişlerde gerekmez; contanın oturmasını engelleyebilir.
Özetle. Redüksiyon nedir sorusunun cevabı: iki farklı ölçüyü birleştiren geçiş parçası. Ölçüyü doğru okumak yetmez, diş standardını ve sızdırmazlık biçimini de doğrulamak gerekir. Paslanmaz redüksiyon ve pirinç bağlantı grupları katalogda ayrıdır.
