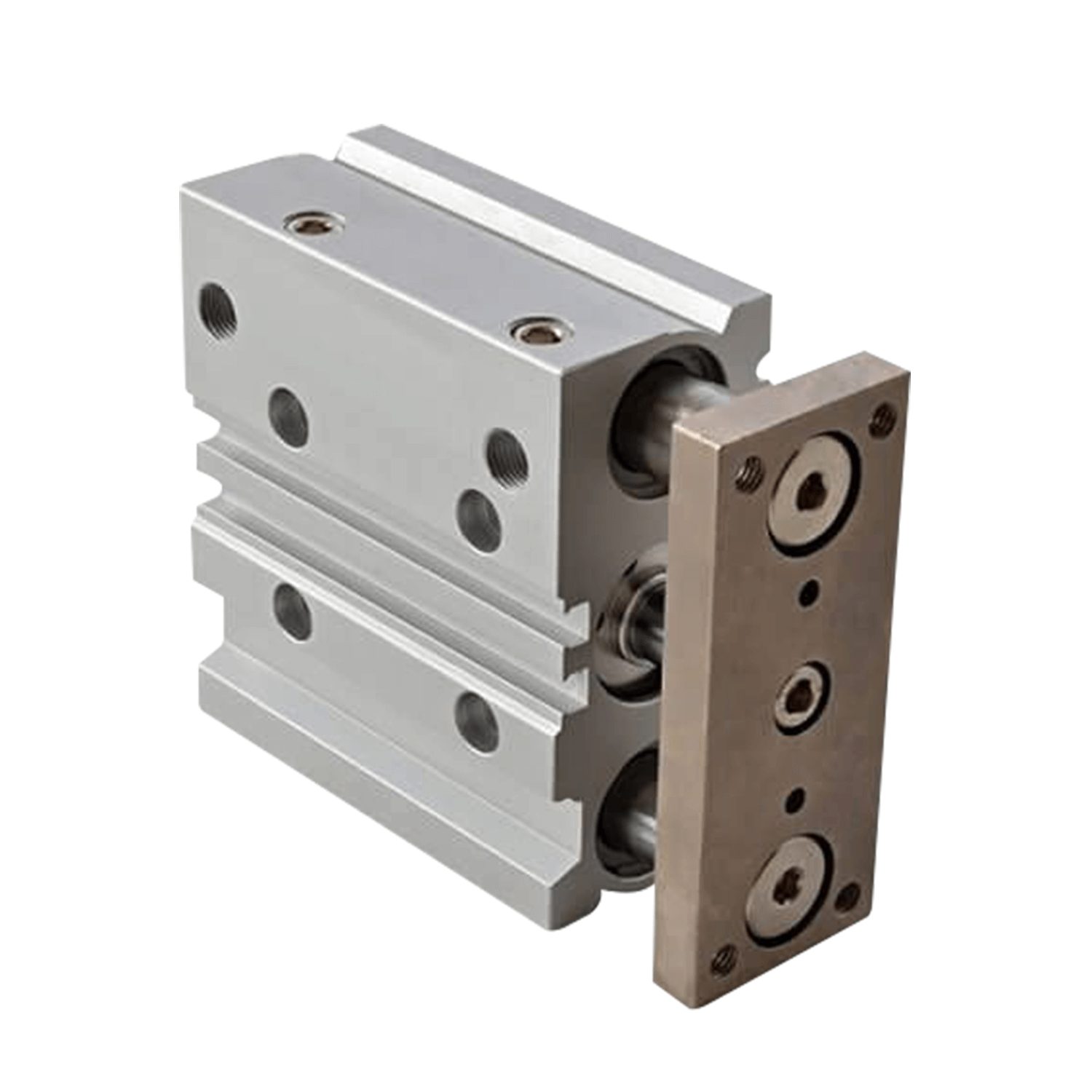

MGPM Çift Etkili Manyetik Yataklı Silindir 16x200mm

Orijinal fiyat: ₺5.539,90.Şu andaki fiyat: ₺4.459,90.

50 adet stokta

Stok kodu: NSPS0107

MGPM 16×200 Üç Milli Kılavuzlu Silindir, 16 mm piston çapı ve 200 mm strok ile çalışır. İki kılavuz mili sayesinde mil ±0,08° tolerans içinde dönmez ve yandan gelen yükü pistona bindirmeden taşır; 6 bar’da 12 kg itme kuvveti üretir.

50 adet stokta

Bu ürünü WhatsApp’tan sorun

Hafta içi 17:00'ye kadar verilen siparişler ertesi gün kargodaAras Kargo ile gönderim

2500₺ ve üzeri ücretsiz kargo
Kullanılmamış ürünlerde 14 iş günü içinde iade
Tüm ürünler yeni ve faturalı

Havale/EFT ile Ödemelerde %3 Ek İndirim

Sepetinize ₺2.500,00'lik Daha Ürün Ekleyin Kargo Ücreti Ödemeyin!

Karşılaştırma

İstek Listesine Ekle

MGPM 16×200 Üç Milli Kılavuzlu Silindir: 16 mm Çapta Yönlendirilmiş Hareket

MGPM 16×200, çift etkili üç milli silindir ailesinin 16 mm çap ve 200 mm strok kombinasyonudur. Piston milinin iki yanına yerleştirilen kılavuz milleri, yandan gelen kuvvetleri karşılayarak hareketin doğrusallığını korur.

Bu yapı, tutma ve yerleştirme üniteleri, vantuzlu kaldırma kolları ve kalıp içi itici gibi yükün eksen dışından geldiği uygulamalarda tercih edilir. Standart bir silindirde bu yük piston keçesini zorlarken, MGPM’de kılavuz milleri üstlenir.

Öne Çıkan Teknik Özellikler

Üç milli kılavuzlu yapı: Piston miline paralel iki kılavuz mili, yandan gelen kuvveti taşır. Bu sayede piston keçesi zorlanmaz ve silindir ömrü uzar.
±0,08° dönmezlik hassasiyeti: Mil ekseni etrafında dönmez; tutucu, vantuz veya kalıp bağlantısı açısını korur. Ayrı bir dönme engelleyici aparat gerekmez.
12 kg itme kuvveti (6 bar): 16 mm piston çapı 2,01 cm² etkin alan sunar; kuvvet besleme basıncıyla doğru orantılı değişir.
Manyetik piston: Reed ve PNP konum sensörleriyle uyumludur; ileri ve geri uç konumu otomasyona bildirilebilir.
kauçuk yastık tamponlama: Strok sonunda darbeyi yumuşatır, gövde ve bağlantı elemanlarındaki yorulmayı azaltır.
M5 port dişi: 16 mm çap için geçerli port ölçüsüdür; standart pnömatik rakorlarla doğrudan bağlanır.

Teknik Veri Tablosu

Ürün Kodu	MGPM 16×200
Seri	MGPM (üç milli, kılavuzlu, çift etkili)
Piston Çapı	16 mm
Strok	200 mm
Piston Alanı	2,01 cm²
Dönmezlik Hassasiyeti	±0,08°
Yatak Tipi	Kaydırmalı yatak (slide bearing)
Port Diş Ölçüsü	M5
Maksimum Çalışma Basıncı	10 bar (1,0 MPa)
Minimum Çalışma Basıncı	1,2 bar (0,12 MPa)
Piston Hızı	50–500 mm/s
Tamponlama	Kauçuk yastık
Strok Toleransı	+1,5 / 0 mm
Çalışma Sıcaklığı	−10°C … +60°C
Çalışma Akışkanı	Hava

Basınca Göre İtme Kuvveti

Aşağıdaki değerler 16 mm piston çapı için teorik itme kuvvetleridir. Uygulamada sürtünme kayıpları nedeniyle yaklaşık %10 pay bırakılması önerilir.

Besleme Basıncı	Teorik İtme Kuvveti
2 bar	4 kg
4 bar	8 kg
6 bar	12 kg
8 bar	16 kg
10 bar	20 kg

Sıkça Sorulan Sorular

MGPM 16×200 kaç kg iter?
6 bar besleme basıncında yaklaşık 12 kg teorik itme kuvveti üretir. Sürtünme ve emniyet payı için bu değerin yaklaşık %70’i esas alınmalıdır.

Üç milli silindirin normal silindirden farkı nedir?
Normal silindirde yandan gelen yük doğrudan piston miline ve keçeye biner. MGPM’de piston milinin iki yanındaki kılavuz milleri bu yükü taşır; mil eğilmez, keçe zorlanmaz.

Mil dönüyor mu?
Hayır. Kılavuz milleri sayesinde piston mili ekseni etrafında ±0,08° toleransın dışına çıkmaz. Tutucu veya vantuz açısını koruması gereken uygulamalar için uygundur.

Port dişi kaç?
16 mm çaplı MGPM modellerinde port diş ölçüsü M5’tir. Bu ölçü seride çapa göre değişir: 12–16 mm çaplarda M5, 20–40 mm çaplarda G1/8″, 50–63 mm çaplarda G1/4″.

Hangi basınç aralığında çalışır?
En az 1,2 bar, en çok 10 bar. Piston hızı 50–500 mm/s aralığında ayarlanabilir.
