Kısaca
- Manşon nedir? İki erkek dişli ucu birleştiren, içi dişi dişli bağlantı parçasıdır.
- Piyasada ve katalogda sıkça maşon olarak da yazılır; aynı parçadır.
- Karşıdaki uç erkekse manşon, dişiyse nipel kullanılır.
- Sökülmesi gereken noktalarda düz manşon değil rakorlu tip seçilir.
Manşon nedir sorusunun cevabı kısa: iki erkek dişli boru ucunu birbirine bağlayan, içi dişi dişli bir bağlantı parçasıdır. Hattı uzatmak, kopan bir bölümü eklemek ya da iki boruyu uç uca birleştirmek için kullanılır.
Türkçede yazımı ikiye ayrılır. Kataloglarda ve sahada çoğunlukla maşon yazılır, teknik metinlerde ise manşon geçer. İkisi aynı parçayı anlatır; ürün ararken iki yazımı da denemekte fayda var.
Manşon nedir, hangi tipleri var?
Düz manşon
İki ucu da aynı ölçüde dişi diş. İki boruyu uç uca ekler. En yaygın tip ve hatta neredeyse hiç uzunluk eklemez.
Redüksiyonlu manşon
İki ucu dişi ama ölçüler farklı. Hem birleştirir hem çap değiştirir; araya ayrı bir redüksiyon koymaya gerek kalmaz.
Rakorlu manşon
Somunu gevşetilerek sökülebilen üç parçalı yapı. Pompa, sayaç ve filtre girişi gibi bakım gerektiren noktalarda kullanılır.

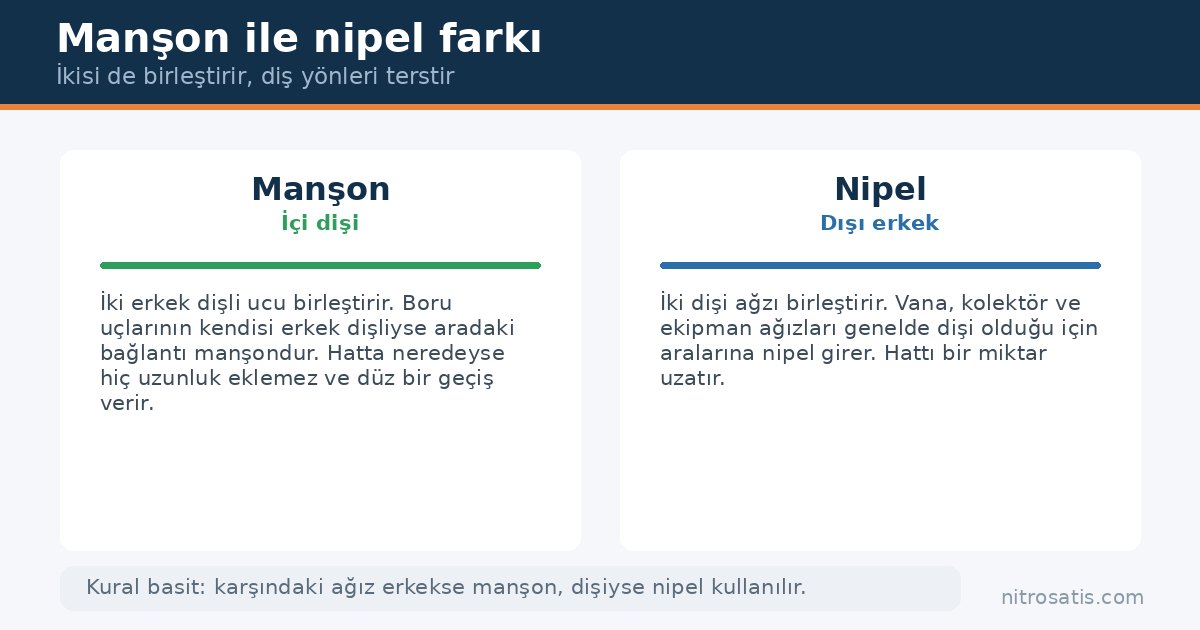

Manşon ile nipel farkı
İkisi de birleştirme parçasıdır, ayrım diş yönündedir. Manşonun içi dişidir ve erkek uçları kabul eder. Nipelin dışı erkektir ve dişi ağızlara girer.
Karar kuralı. Bağlayacağınız uca bakın: erkek dişliyse manşon, dişi dişliyse nipel alın. Vana ve ekipman ağızları çoğunlukla dişi olduğu için pratikte nipel daha sık kullanılır.
Katalogdan paslanmaz maşon
Fiyat ve stok durumu anlık gösterilir.
AISI 304 Paslanmaz Dişli Manşon 2 1/2″
Orijinal fiyat: ₺989,90.₺739,90Şu andaki fiyat: ₺739,90.
AISI 304 Paslanmaz Dişli Manşon 1/4″
Orijinal fiyat: ₺299,90.₺219,90Şu andaki fiyat: ₺219,90.
AISI 304 Paslanmaz Dişli Manşon 1/2″
Orijinal fiyat: ₺329,90.₺249,90Şu andaki fiyat: ₺249,90.
AISI 304 Paslanmaz Dişli Manşon 1/8″
Orijinal fiyat: ₺289,90.₺219,90Şu andaki fiyat: ₺219,90.Nerede kullanılır?
- Kopan ya da kısalan bir boru hattını yeniden birleştirmede
- Hattı ileriye doğru uzatmada
- Farklı çaptaki iki bölümü redüksiyonlu tiple bağlamada
- Pompa, sayaç ve filtre giriş çıkışında, rakorlu tiple sökülebilir bağlantı kurmada
- Kolektör ve dağıtım hatlarında ara bağlantı olarak
Seçerken nelere bakmalı?
| Ölçüt | Neye bakılır |
|---|---|
| Diş ölçüsü | İki ucun ölçüsü ayrı ayrı okunur. Farklıysa redüksiyonlu tip gerekir. |
| Diş standardı | BSP, NPT ve metrik birbirinin yerine geçmez. Aynı sayı farklı standartta uyuşmaz. |
| Sökülebilirlik | Bakım gerekecek noktada düz manşon değil rakorlu tip seçilir. Düz manşonu sökmek hattı çevirmeyi gerektirir. |
| Malzeme | Temiz suda pirinç, kimyasal ve gıdada paslanmaz. AISI 316 klorüre karşı 304’ten dayanıklıdır. |
Montajda dikkat. Düz manşon iki ucundan da sabit boruya vidalanır. Hattın ortasına sonradan manşon eklemek için boruyu döndürmek gerekir; bu mümkün değilse rakorlu tip kullanılır.
Boru dişlerinin ölçü ve tolerans tanımları ISO 7-1 standardında verilir. Katalogda paslanmaz maşon ve diğer bağlantı parçaları için mekanik tesisat grubuna bakabilirsiniz.
Montaj sırası neden önemli?
Düz manşon iki ucundan da sabit borulara vidalanır. Bu yüzden hattın ortasına sonradan manşon eklemek için borulardan birinin dönebilmesi gerekir. Sabit iki uç arasında düz manşon takmak fiziksel olarak mümkün değildir.
Bu durumda üç parçalı rakorlu manşon kullanılır. Somun gevşetildiğinde bağlantı hattı bozmadan açılır, bakım bittiğinde aynı yerden kapanır. Pompa, sayaç ve filtre girişleri bu yüzden baştan rakorlu bağlanır.
Uzun hatlarda ısıl genleşme de hesaba katılır. Sıcak su hattı ısındığında uzar; bağlantı noktaları bu hareketi karşılayamıyorsa dişlerde zorlanma ve zamanla sızıntı görülür.
Manşon nedir sorusuna gelen diğer sorular
Manşon mu maşon mu doğru?
Teknik yazımda manşon kullanılır, sahada ve kataloglarda maşon yaygındır. Aynı parçayı anlatırlar, ürün ararken iki yazımı da denemek işinizi kolaylaştırır.
Manşon ile kaplin aynı şey mi?
Yakın ama aynı değil. Manşon dişli boru bağlantısıdır. Kaplin genellikle mil bağlantılarında ya da kelepçeli hortum bağlantılarında kullanılan farklı bir parçadır.
Hattı sökmek gerekirse ne yapmalı?
Düz manşonla kurulmuş bir hattı sökmek için boruyu çevirmek gerekir. Bakım yapılacağı bilinen noktalara baştan rakorlu manşon konur.
Manşon basınç kaybı yapar mı?
Düz manşonda iç çap boru çapına yakın olduğu için kayıp ihmal edilebilir düzeydedir. Redüksiyonlu tipte kesit daraldığı için ölçülebilir bir kayıp oluşur.
Teflon bant gerekli mi?
Konik dişte yaygın olarak kullanılır. Silindirik dişte sızdırmazlığı conta ya da o-ring sağlar; orada bant çoğu zaman gereksizdir.
Özetle. Manşon nedir sorusunun cevabı: iki erkek dişli ucu birleştiren, içi dişi bağlantı parçası. Seçimde diş yönü ilk, standart ikinci, sökülebilirlik ise çoğu zaman atlanan üçüncü ölçüttür.
