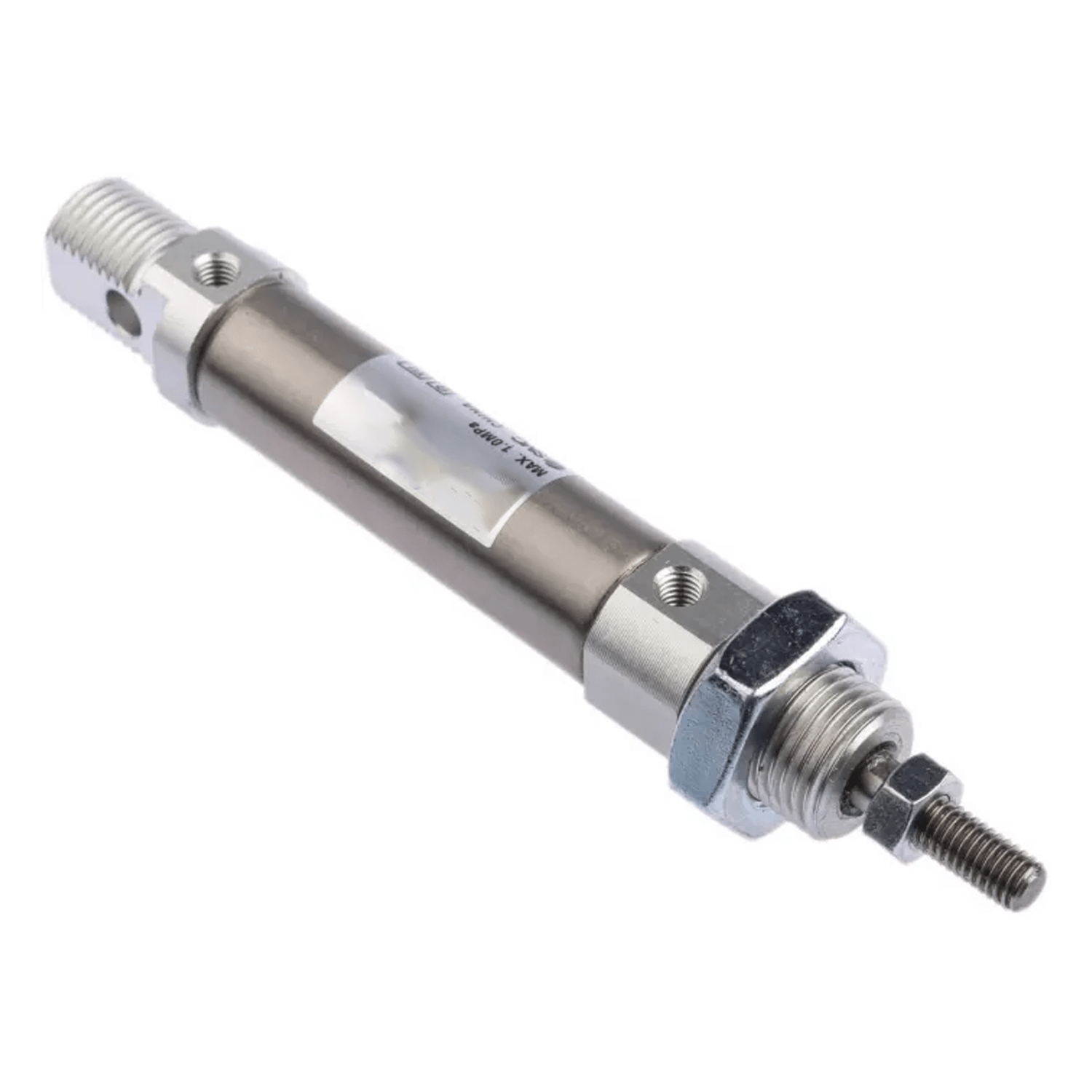

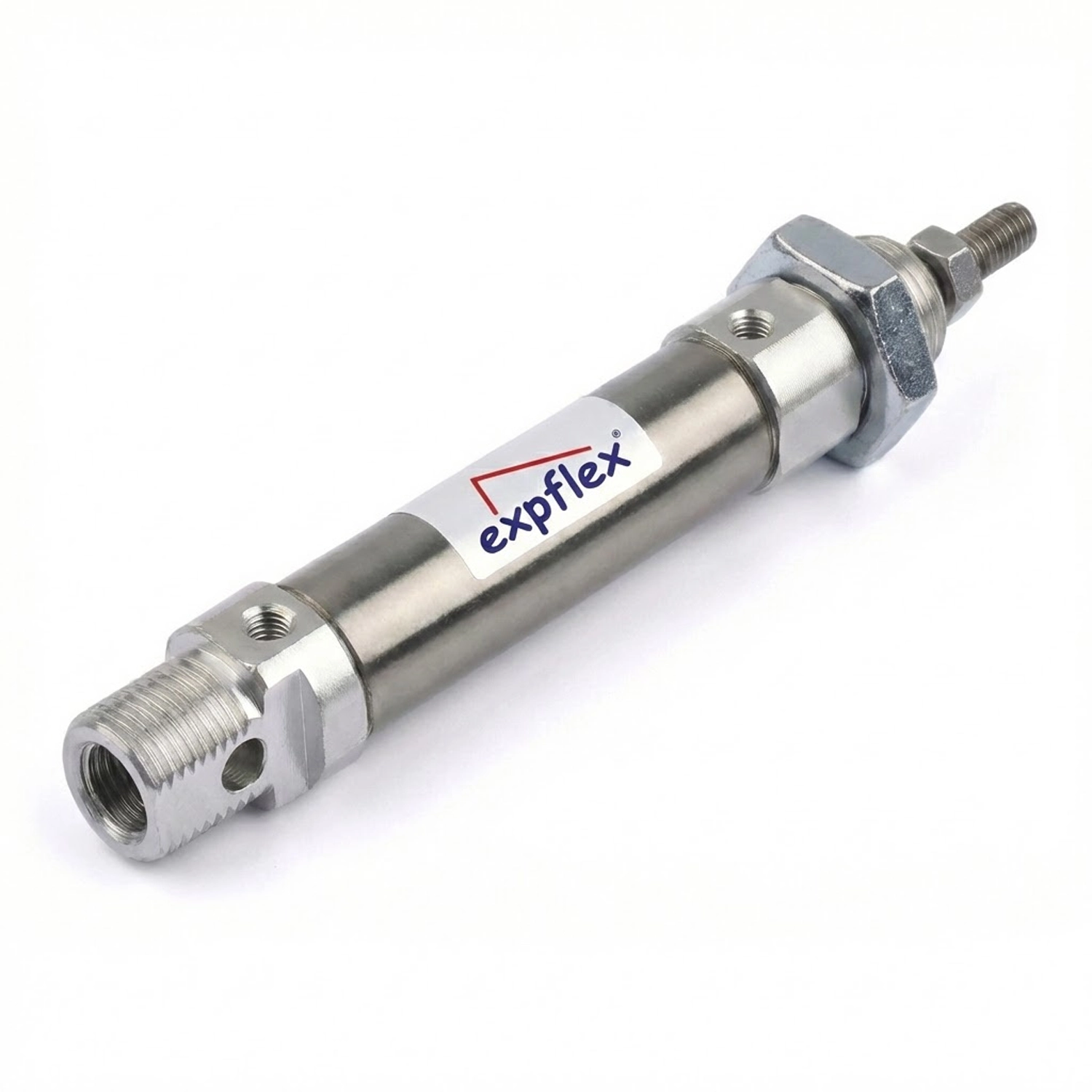

MA-S ISO Manyetik Kalem Silindir 20x50mm
Orijinal fiyat: ₺1.079,90.₺739,90Şu andaki fiyat: ₺739,90.
1000 adet stokta
MA-S ISO manyetik kalem silindir serisi, manyetik kalem piston yapısıyla sensörle konum algılamaya uygun, kompakt ve ISO uyumlu pnömatik çözümdür.
1000 adet stokta
Ürün Açıklaması
MA-S ISO Manyetik Kalem Silindir 20x50mm
MA-S ISO manyetik kalem silindir serisi, pnömatik otomasyon uygulamalarında kompakt gövde yapısıyla doğrusal itme-çekme hareketi üretmek için tasarlanmış bir ürün ailesidir. Dar alanlarda montaj kolaylığı sağlayan form faktörü, ISO uyumluluğu ve manyetik piston yapısı sayesinde; makine imalatı, bakım-onarım ve üretim hattı operasyonlarında güvenilir bir çözüm olarak konumlanır. Seri yaklaşımı, aynı çalışma mantığıyla farklı uygulamalarda standardizasyon imkânı sunar. Bu da hem stok yönetiminde hem de sahada arıza teşhisinde süre avantajı sağlar.
Bu serinin kritik farkı, manyetik özellik taşıyan kalem piston yapısıdır. Manyetik kalem piston, temassız sensörlerle konum algılamaya uygun bir altyapı oluşturur. Reed switch ve benzeri algılayıcılar ile birlikte kullanıldığında, strok boyunca belirlenen noktalarda pozisyon doğrulama yapılabilir. Bu özellik, otomasyon senaryolarında “işlem tamamlandı mı?” kontrolünü güçlendirir; hatalı parça, eksik itme/çekme, gecikmeli geri dönüş gibi durumların daha hızlı yakalanmasını sağlar. Özellikle yüksek çevrimli üretim hatlarında, manyetik kalem silindir kullanımı proses güvenliği, izlenebilirlik ve duruş azaltma hedefleriyle doğrudan ilişkilidir.
Çalışma Prensibi
MA-S ISO manyetik kalem silindir serisi, çift etkili pnömatik çalışma mantığına göre kurgulanır. Çift etkili sistemlerde basınçlı hava, hem ileri harekette (itme) hem de geri harekette (çekme) kuvvet üretmek üzere kullanılır. Bu yaklaşım, hareketin iki yönde de kontrol edilebilir olmasını sağlar. Hız ayarı, çevrim tekrarlanabilirliği ve duruş hassasiyeti gibi parametreler çift etkili mimaride daha yönetilebilir olur. Bu nedenle otomasyon ekipmanlarında, kontrol edilebilir bir doğrusal hareket isteniyorsa çift etkili kalem piston yapısı daha doğru bir tercih olur.
Gerçek sahada performansı etkileyen başlıca faktörler hava kalitesi, hat kayıpları, valf kapasitesi ve montaj doğruluğudur. Filtrelenmiş ve doğru şartlandırılmış hava; sızdırmazlık elemanlarının ömrünü uzatır, sürtünmeye bağlı performans dalgalanmalarını azaltır ve kalem silindir çevrim stabilitesini artırır. Hat üzerindeki basınç dalgalanmaları ve kaçaklar, teorik kuvvet değerlerini pratikte düşürebilir. Bu yüzden özellikle sınırda çalışan uygulamalarda güven payı ile seçim yapılması ve sistemin bütün bileşenleriyle birlikte değerlendirilmesi gerekir.
Kullanım Alanları
MA-S ISO manyetik kalem silindir serisi, doğrusal itme-çekme hareketine ihtiyaç duyulan ve montaj alanının kısıtlı olduğu birçok endüstriyel uygulamada kullanılır. Paketleme makineleri, ürün ayırma ve yönlendirme istasyonları, fikstürleme ve kilitleme düzenekleri, stoplama mekanizmaları, otomatik kapak açma-kapama üniteleri, hafif yük pozisyonlama uygulamaları tipik kullanım alanlarıdır. Sensörle konum kontrolünün gerekli olduğu otomasyonlarda, manyetik kalem piston sayesinde süreç adımları doğrulanabilir ve PLC tarafında daha güvenli interlock senaryoları oluşturulabilir.
Bakım ekipleri açısından, seri bazlı kalem silindir kullanımı operasyonel kolaylık sağlar. Benzer çalışma mantığına sahip ürünlerin makineler arasında standartlaştırılması, arıza anında doğru parçaya daha hızlı ulaşılmasına yardımcı olur. Satın alma tarafında ise ISO uyumluluk, ürün ailesini daha öngörülebilir hale getirir; böylece proje bazlı değişikliklerde adaptasyon daha hızlı yapılır. Bu yaklaşım, “tek bir ürün” mantığından ziyade, “doğru varyasyonla aynı seri standardı” mantığını güçlendirir.
Seçim Kriterleri
Bir kalem silindir seçimi yapılırken beklenen kuvvet, çalışma basıncı, çevrim sayısı, hız ihtiyacı, montaj geometrisi ve sensör gereksinimi birlikte değerlendirilmelidir. Teorik kuvvet hesabı, genel bir referans sağlar; ancak sürtünme, bağlantı elemanlarının oluşturduğu kayıplar, hat basınç düşümleri ve uygulamaya özgü mekanik dirençler pratik sonucu etkiler. Bu nedenle, kuvvet ihtiyacı kritik olan uygulamalarda sınırda seçim yapmak yerine güven payı bırakmak, sahada stabil bir sonuç elde etme olasılığını artırır.
Manyetik kalem piston ile sensör kullanımı planlanıyorsa sensör tipi, montaj yönü ve algılama mesafesi gibi kriterlerin baştan netleştirilmesi gerekir. Yanlış sensör seçimi veya hatalı konumlandırma, yanlış tetikleme ve proses hatası riskini artırabilir. Yüksek çevrimli uygulamalarda, hız ayarı ve hareket sonu darbe kontrolü de önemlidir. Doğru hava hazırlama (filtre-regülatör) ile kalem silindir performansı daha kararlı hale gelir; ekipman ömrü ve bakım periyotları iyileşir.
Silindirlerin Teorik İtme – Çekme Kuvvetleri
Aşağıdaki tablo, MA-S serisi için teorik itme/çekme kuvvetlerini basınca göre referans olarak gösterir. Değerler teoriktir; uygulamada sistem kayıpları dikkate alınmalıdır.
| Boru Ø (Bore) | Mil Ø (Rod) | Etki Yönü | Piston Alanı | Basınç (bar) / Kuvvet (kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||
| 8 | 4 | İtme | 0.50 | 0.50 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 5.0 |
| Çekme | 0.38 | 0.38 | 0.8 | 1.1 | 1.5 | 1.9 | 2.3 | 2.6 | 3.0 | ||
| 10 | 4 | İtme | 0.79 | 0.79 | 1.6 | 2.4 | 3.1 | 3.9 | 4.7 | 5.5 | 6.3 |
| Çekme | 0.66 | 0.66 | 1.3 | 2.0 | 2.6 | 3.3 | 4.0 | 4.6 | 5.3 | ||
| 12 | 6 | İtme | 1.13 | 1.13 | 2.26 | 3.39 | 4.52 | 5.64 | 6.78 | 7.91 | 9.04 |
| Çekme | 0.85 | 0.85 | 1.70 | 2.54 | 3.39 | 4.24 | 5.80 | 5.93 | 6.78 | ||
| 16 | 6 | İtme | 2.01 | 2.01 | 4.02 | 6.03 | 8.04 | 10.05 | 12.06 | 14.07 | 16.08 |
| Çekme | 1.73 | 1.73 | 3.45 | 5.18 | 6.91 | 8.63 | 10.36 | 12.09 | 13.82 | ||
| 20 | 8 | İtme | 3.14 | 3.14 | 6.25 | 9.0 | 12.0 | 15.0 | 18.0 | 21.0 | 24.0 |
| Çekme | 2.64 | 2.64 | 5.30 | 7.0 | 10.0 | 13.0 | 15.0 | 18.0 | 20.0 | ||
| 25 | 10 | İtme | 4.9 | 4.9 | 9.8 | 14.0 | 19.0 | 24.0 | 29.0 | 34.0 | 38.0 |
| Çekme | 4.1 | 4.1 | 8.2 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 | ||
Çalışma Koşulları
- Çalışma akışkanı: Filtrelenmiş ve yağlanmış hava
- Çalışma sıcaklığı: NBR -20°C / +80°C
- Maksimum çalışma basıncı: 10 bar
Sıkça Sorulan Sorular
Manyetik kalem silindir ne işe yarar?
Manyetik kalem silindir, pnömatik sistemlerde kompakt gövdeyle doğrusal itme-çekme hareketi sağlar. Manyetik piston sayesinde sensörle konum algılamaya uygundur.
Kalem piston ile reed switch sensör kullanılır mı?
Evet. Manyetik kalem piston yapısı, temassız sensörlerle pozisyon doğrulama yapılmasına imkân verir. Sensör tipinin uyumluluğu ve doğru konumlandırma önemlidir.
Kalem silindir çift etkili ne demektir?
Çift etkili kalem silindir, basınçlı havayı hem itme hem çekme hareketinde kullanır. Bu sayede hareket iki yönde de kontrol edilebilir hale gelir.
Kalem silindir seçiminde en kritik kriterler nelerdir?
Kuvvet ihtiyacı, çalışma basıncı, çevrim sayısı, hız ihtiyacı, montaj geometrisi ve sensör gereksinimi temel kriterlerdir. Teorik kuvvet tablosu referans amaçlı değerlendirilmelidir.
Kalem piston neden manyetik olmalı?
Manyetik kalem piston, sensörlü otomasyonlarda konum geri bildirimi sağlar. Bu, proses güvenliğini artırır ve hata yakalamayı hızlandırır.
Kalem silindir için hava kalitesi neden önemlidir?
Filtrelenmiş ve şartlandırılmış hava, kalem silindir performansını stabil tutar; sızdırmazlık elemanlarının ömrünü uzatır ve dalgalanma riskini azaltır.
Teorik kuvvet değerleri sahada birebir çıkar mı?
Hayır. Sürtünme, hat kayıpları, kaçaklar ve valf kapasitesi gibi etkenler pratik değeri değiştirebilir. Bu nedenle güven payı ile seçim önerilir.
